Pengertian Piezometer Serta Jenis, Fungsi, dan Prinsip Kerja

Apa Itu Piezometer?

Apakah kamu pernah mendengar tentang piezometer? Mungkin istilah ini terdengar asing, terutama jika kamu bukan dari dunia teknik atau geologi. Namun, alat yang satu ini memiliki peran krusial dalam berbagai proyek teknik sipil, geologi, dan hidrologi.

Secara sederhana, piezometer adalah alat yang digunakan untuk mengukur tekanan fluida (air pori) di dalam tanah, batuan, atau material lainnya. Instrumen ini memberikan informasi akurat mengenai seberapa besar tekanan yang ada di suatu titik di bawah permukaan tanah atau di dalam suatu badan air.

Dalam proyek-proyek teknik sipil berskala besar, seperti pembangunan bendungan, jembatan, atau terowongan, mengetahui tekanan tanah dan air adalah kunci utama untuk memastikan struktur aman dan stabil. Piezometer membantu memonitor perubahan tekanan dari waktu ke waktu, sekaligus menjadi sistem peringatan dini (early warning system) jika ada potensi bahaya longsor atau amblesan tanah.

LAYANAN KAMI Jasa Instrumentasi Geoteknik (Geotechnical Services) Terpercaya

Manfaat Piezometer

Data akurat yang dihasilkan oleh piezometer sangat berharga dan diaplikasikan dalam berbagai kebutuhan, antara lain:

• Meningkatkan Keamanan Konstruksi: Membantu memastikan bahwa struktur yang dibangun berada di lingkungan tanah yang stabil. Sebelum membangun jembatan atau gedung tinggi, data piezometer digunakan untuk menilai risiko pergeseran tanah.
• Monitoring Air Tanah: Digunakan dalam hidrologi untuk memantau fluktuasi level air tanah, yang sangat penting dalam manajemen sumber daya air di daerah rawan kekeringan atau banjir.
• Deteksi Dini Bahaya Geologi: Memberikan peringatan dini tentang perubahan tekanan tanah ekstrem yang dapat memicu tanah longsor atau retakan permukaan.
• Studi Lingkungan: Membantu memantau pergerakan dan kualitas air tanah, serta mendeteksi sumber kontaminasi atau bahan kimia berbahaya.

Komponen Utama Piezometer

Sebuah unit piezometer terdiri dari beberapa komponen yang bekerja saling mendukung, yaitu:

• Tabung Piezometer: Bagian utama yang ditanamkan ke dalam tanah/air. Terbuat dari bahan material khusus yang tahan terhadap korosi maupun tekanan tinggi.
• Sensor Tekanan: Inti dari instrumen ini. Sangat sensitif dan bertugas mendeteksi perubahan tekanan fluida sekecil apa pun di sekitar area sensor.
• Kabel Penghubung: Mengirimkan sinyal dari sensor tekanan menuju alat pembaca (readout) atau data logger agar bisa dipantau secara real-time.
• Alat Pembaca (Readout Unit): Perangkat manual maupun digital yang berfungsi untuk menerjemahkan dan merekam data dari sensor tekanan.

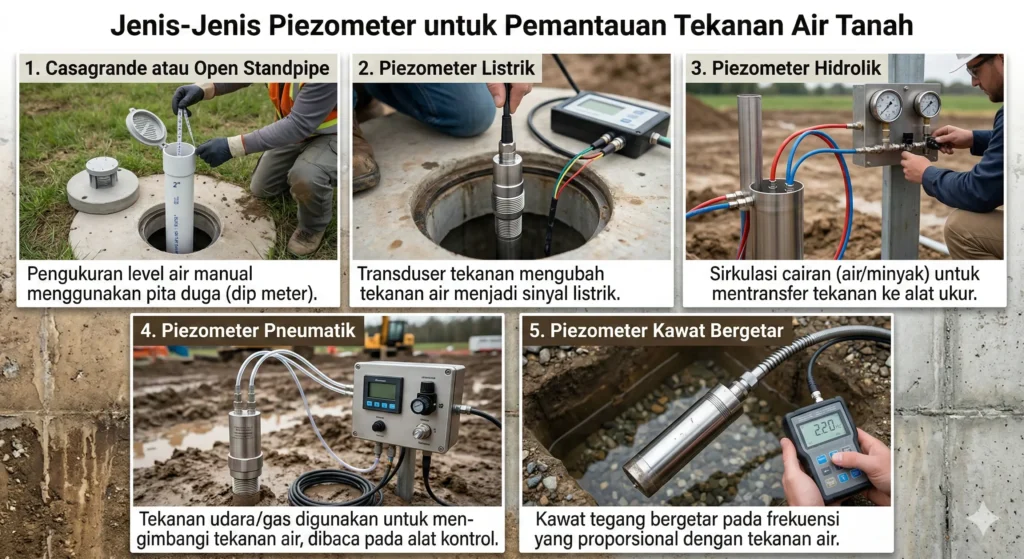

Jenis-Jenis Piezometer

Terdapat berbagai bentuk, ukuran, dan mekanisme kerja piezometer yang disesuaikan dengan kebutuhan di lapangan. Berikut adalah beberapa jenis yang paling umum digunakan:

1. Casagrande (Open Standpipe Piezometer)

Ini adalah instrumen paling sederhana untuk mengukur level piezometrik secara langsung di lapangan. Berupa pipa plastik dengan diameter kecil (hingga 20mm) yang dilengkapi bagian berpori di ujung bawahnya agar air tanah bisa masuk dan diukur ketinggiannya.

2. Piezometer Listrik (Electrical Piezometer)

Jenis ini menggunakan komponen elektronik yang terdiri dari diafragma pembelok dan filter berpori. Alat ini memanfaatkan strain gauge untuk menghitung defleksi diafragma akibat tekanan air, yang kemudian dikonversi secara elektrik menjadi data tekanan yang akurat.

3. Piezometer Hidrolik

Sistem ini menggunakan filter berpori yang berisi reservoir air, dipisahkan dari alat pengukur melalui tabung ganda kedap air. Tabung ini mengalirkan air melalui sistem untuk menghilangkan udara. Sistem ini mengukur tekanan hidrolik secara keseluruhan untuk mendapatkan nilai tekanan pori.

4. Piezometer Pneumatik

Dioperasikan dengan memanfaatkan tekanan gas. Piezometer jenis ini sering ditempatkan di dalam lubang bor (borehole) atau area timbunan, di mana hasil pengukurannya tidak menggunakan listrik melainkan dibaca melalui indikator pneumatik khusus dari permukaan.

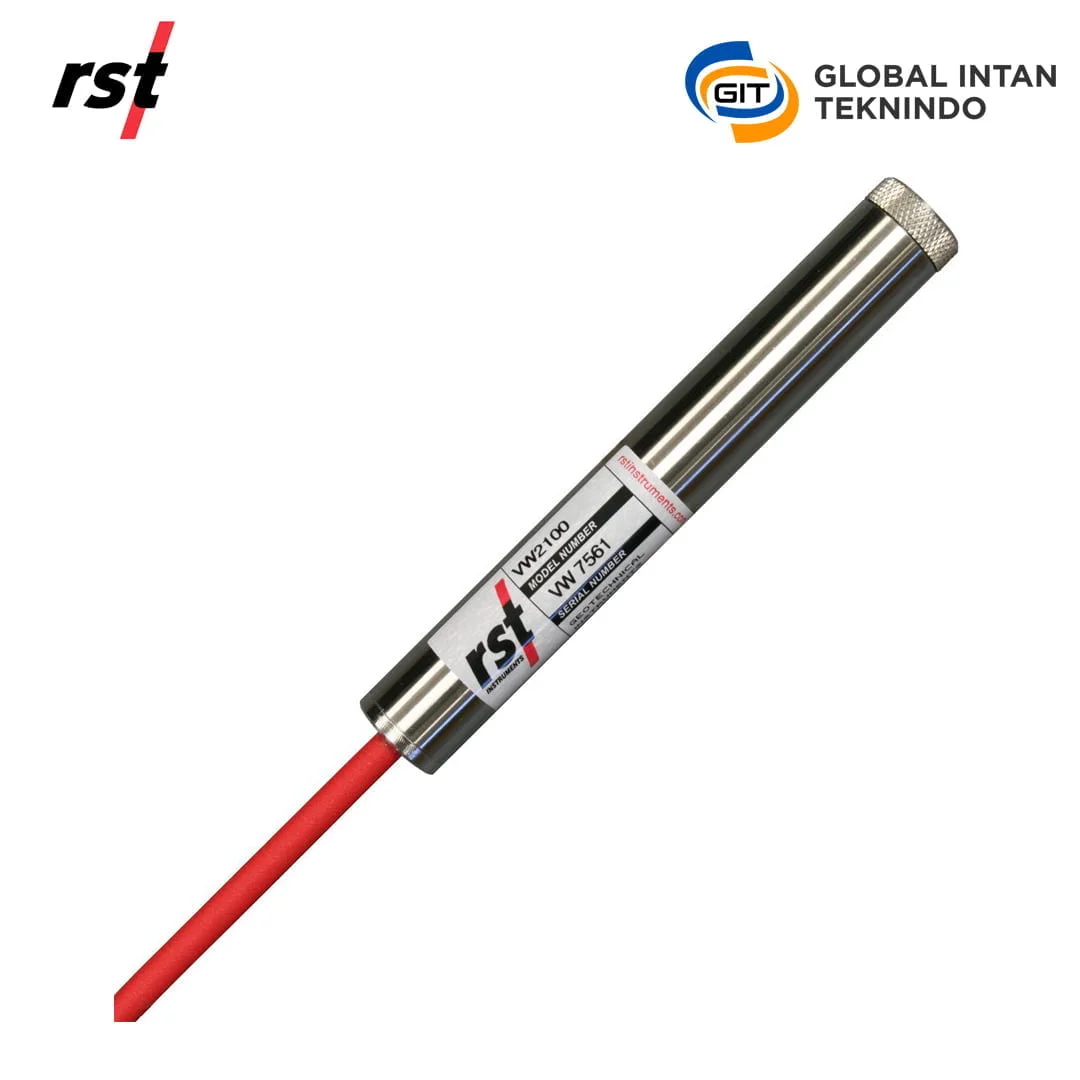

5. Piezometer Kawat Bergetar (Vibrating Wire Piezometer)

Ini adalah salah satu jenis yang paling mutakhir dan tangguh. Sangat ideal untuk mengukur tekanan pada tanah dan batuan yang jenuh air. Komponen utamanya terdiri dari diafragma stainless steel sensitif, kawat magnetik bertegangan tinggi, filter keramik, termistor untuk mendeteksi suhu, serta bodi anti-karat yang sangat tahan terhadap korosi.

Proses dan Cara Kerja Piezometer

Bagaimana alat ini mendeteksi tekanan yang letaknya jauh di dalam tanah? Secara sederhana, berikut adalah urutan kerjanya:

1. Instalasi (Penanaman) Piezometer: Alat dimasukkan ke dalam lubang bor pada kedalaman yang sudah ditentukan oleh insinyur. Proses ini harus presisi agar alat berada di lapisan tanah yang tepat.
2. Pengukuran Tekanan: Setelah instrumen settle di dalam tanah, sensor akan mulai merespons besaran tekanan hidrostatik di sekitarnya.
3. Transmisi Data: Sinyal listrik, pneumatik, atau frekuensi dari sensor dikirimkan ke permukaan melalui sistem kabel penghubung menuju alat pembaca (data logger / readout unit).
4. Analisis: Data yang terekam kemudian dianalisis oleh para ahli. Jika terpantau ada lonjakan tekanan pori yang tajam, ini bisa menjadi indikasi awal melemahnya kekuatan geser tanah yang berisiko menyebabkan longsor.

Kelebihan dan Kekurangan Piezometer

Sebelum mengimplementasikan instrumen ini pada proyek, penting untuk mempertimbangkan karakteristiknya:

Solusi Instrumentasi Geoteknik Terbaik

PT Global Intan Teknindo sebagai perusahaan spesialis di bidang System Integration dan Monitoring System menyediakan Piezometer berkualitas tinggi dengan harga yang bersahabat untuk menyukseskan proyek Anda.
