Non-Destructive Testing (NDT) atau uji tak merusak adalah metode pengujian yang digunakan untuk mengevaluasi sifat material, komponen, atau sistem tanpa menyebabkan kerusakan. Salah satu aplikasi penting dari NDT adalah dalam pengujian seismik, yang dikenal sebagai NDT Seismic Shock Test. Pengujian ini berfokus pada penilaian ketahanan dan respons struktur terhadap gempa bumi tanpa merusak integritas fisik dari objek yang diuji.
Pengertian Seismic Shock Test
Seismic Shock Test adalah sebuah metode pengujian yang digunakan untuk mengevaluasi kinerja dan ketahanan suatu peralatan atau struktur terhadap guncangan atau getaran yang dihasilkan oleh gempa bumi. Pengujian ini mensimulasikan kondisi getaran yang serupa dengan yang terjadi selama gempa bumi untuk memastikan bahwa peralatan atau struktur tersebut dapat berfungsi dengan baik dan tetap utuh ketika mengalami kejadian seismik.
Tujuan utama dari Seismic Shock Test adalah untuk mengidentifikasi potensi kegagalan atau kerusakan yang dapat terjadi pada peralatan atau struktur akibat getaran seismik dan untuk memastikan bahwa mereka memenuhi standar keselamatan dan kinerja yang diperlukan. Pengujian ini sangat penting terutama untuk peralatan yang digunakan di daerah rawan gempa, seperti instalasi nuklir, fasilitas industri, bangunan infrastruktur kritis, dan peralatan elektronik yang sensitif.
Proses Seismic Shock Test
Seismic Shock Test adalah proses pengujian yang digunakan untuk mengevaluasi ketahanan dan kinerja struktur atau komponen terhadap getaran seismik, seperti yang dihasilkan oleh gempa bumi. Berikut adalah langkah-langkah yang terlibat dalam proses Seismic Shock Test:
1. Perencanaan dan Persiapan
- Identifikasi Objek yang Akan Diuji: Tentukan struktur atau komponen yang perlu diuji, misalnya bangunan, jembatan, peralatan industri, atau elektronik.
- Penetapan Kriteria Uji: Tentukan kriteria pengujian, termasuk besarnya getaran, frekuensi, durasi, dan standar keselamatan yang harus dipenuhi.
- Pemilihan Metode Pengujian: Pilih metode pengujian yang sesuai berdasarkan jenis dan karakteristik objek yang diuji. Ini mungkin termasuk penggunaan meja gempa atau perangkat simulasi lainnya.
2. Instalasi dan Kalibrasi Peralatan
- Meja Gempa atau Simulasi Getaran: Pasang objek yang akan diuji pada meja gempa atau perangkat simulasi lainnya yang dapat menghasilkan getaran seismik sesuai dengan kriteria uji.
- Pemasangan Sensor: Pasang sensor seperti accelerometer, strain gauge, dan displacement transducers pada objek untuk mengukur respons getaran.
- Kalibrasi Peralatan: Kalibrasi semua peralatan pengujian untuk memastikan akurasi dan keandalan data yang dikumpulkan.
3. Pelaksanaan Uji Getaran
- Pengaturan Simulasi Getaran: Atur meja gempa atau perangkat simulasi untuk mereproduksi pola getaran seismik yang diinginkan. Ini dapat mencakup simulasi berbagai intensitas dan durasi getaran yang berbeda.
- Pengujian: Aktifkan perangkat simulasi untuk memulai pengujian. Objek yang diuji akan mengalami getaran seismik yang dihasilkan oleh meja gempa atau simulator lainnya.
- Pemantauan Real-Time: Pantau respons objek secara real-time menggunakan sensor yang telah dipasang. Data yang dikumpulkan mencakup percepatan, perpindahan, tegangan, dan tegangan dalam objek.
4. Pengumpulan dan Analisis Data
- Pengumpulan Data: Kumpulkan data dari semua sensor yang dipasang selama pengujian. Data ini mencakup respons dinamis objek terhadap getaran seismik.
- Analisis Data: Analisis data untuk mengidentifikasi pola respons, titik kelemahan, resonansi, dan potensi kerusakan. Metode analisis dapat mencakup pemrosesan sinyal, analisis frekuensi, dan evaluasi mode getaran.
- Visualisasi Data: Gunakan perangkat lunak analisis untuk membuat visualisasi data seperti grafik, diagram, dan model 3D untuk memudahkan interpretasi hasil.
5. Pelaporan dan Rekomendasi
- Penyusunan Laporan: Buat laporan yang merinci hasil pengujian, termasuk deskripsi metode yang digunakan, data yang dikumpulkan, analisis yang dilakukan, dan temuan utama.
- Rekomendasi: Berikan rekomendasi berdasarkan hasil pengujian. Ini mungkin mencakup perbaikan desain, penguatan struktur, atau langkah-langkah mitigasi risiko lainnya untuk meningkatkan ketahanan terhadap gempa bumi.
- Diskusi Hasil: Diskusikan hasil dan rekomendasi dengan pemangku kepentingan yang relevan, seperti insinyur, arsitek, dan manajer proyek.
6. Tindakan Tindak Lanjut
- Implementasi Rekomendasi: Implementasikan rekomendasi yang diberikan dalam laporan untuk memperbaiki atau memperkuat struktur atau komponen yang diuji.
- Pengujian Ulang (jika diperlukan): Lakukan pengujian ulang setelah perbaikan untuk memastikan bahwa tindakan yang diambil telah meningkatkan ketahanan objek terhadap getaran seismik.
- Pemantauan Berkala: Lakukan pemantauan berkala terhadap struktur atau komponen untuk memastikan ketahanan berkelanjutan terhadap gempa bumi.
Peralatan dan Teknologi dalam Seismic Shock Test
Seismic Shock Test memerlukan berbagai peralatan dan teknologi untuk mensimulasikan getaran seismik dan mengukur respons struktur atau komponen yang diuji. Berikut adalah beberapa peralatan dan teknologi utama yang digunakan dalam Seismic Shock Test:

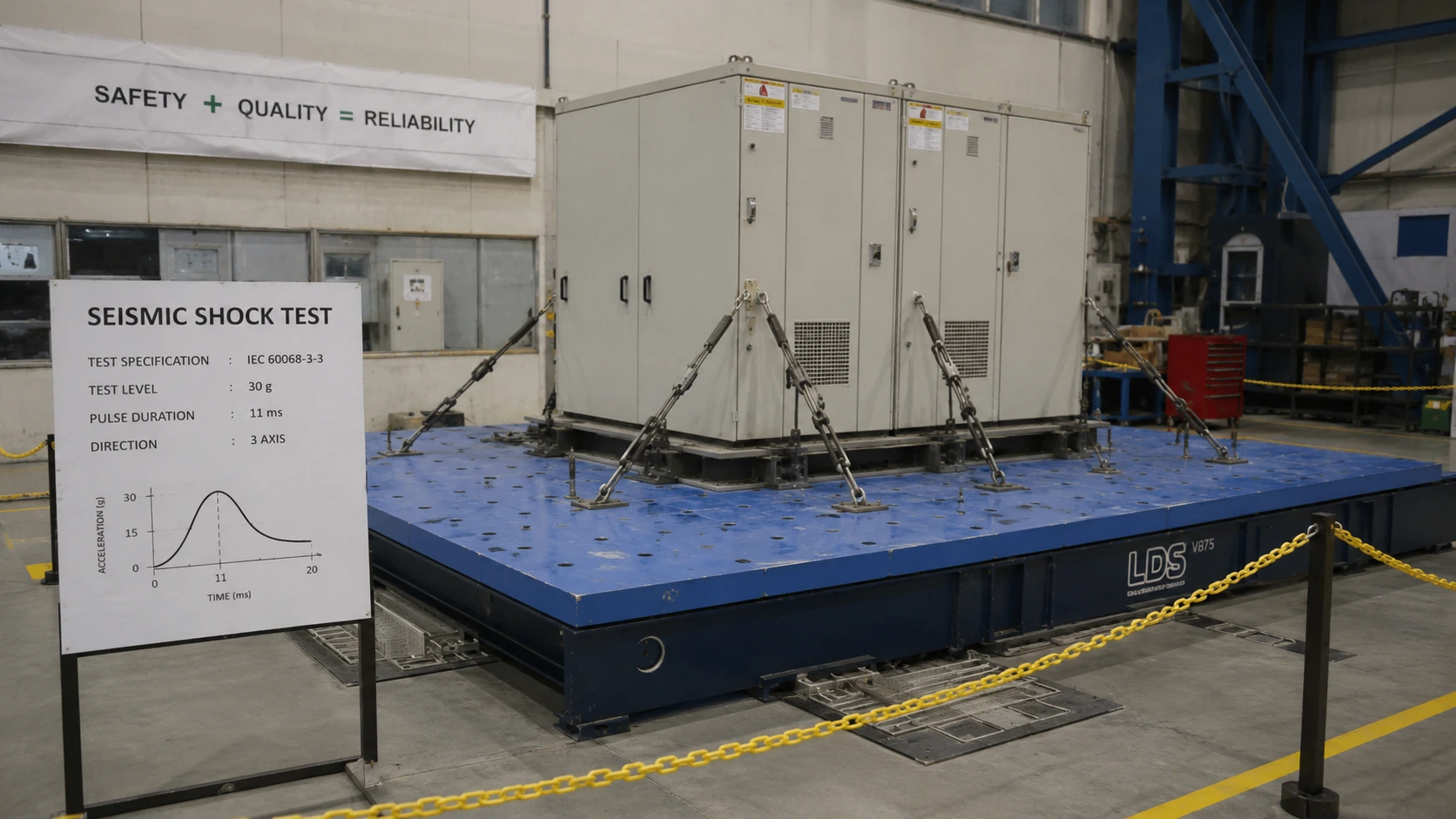

1. Meja Gempa (Shake Table)
- Deskripsi: Meja gempa adalah platform besar yang dapat digerakkan untuk mensimulasikan getaran seismik.
- Fungsi: Menghasilkan gerakan lateral, vertikal, dan rotasional untuk mereproduksi efek gempa bumi pada objek yang diuji.
- Jenis: Ada meja gempa uniaxial (satu sumbu) dan multiaxial (multi-sumbu) yang dapat meniru gerakan kompleks dari gempa bumi.
2. Accelerometer
- Deskripsi: Sensor yang digunakan untuk mengukur percepatan gerakan.
- Fungsi: Mengukur percepatan struktur atau komponen selama pengujian untuk memahami respon dinamisnya terhadap getaran seismik.
- Jenis: Ada berbagai jenis accelerometer, termasuk piezoelectric, MEMS (Micro-Electro-Mechanical Systems), dan servo accelerometer.
3. Strain Gauge
- Deskripsi: Sensor yang digunakan untuk mengukur regangan (strain) pada material.
- Fungsi: Mendeteksi perubahan panjang atau deformasi struktur akibat getaran seismik, yang membantu dalam menilai tegangan internal dan titik kelemahan.
4. Displacement Transducer
- Deskripsi: Alat yang digunakan untuk mengukur perpindahan atau pergerakan objek.
- Fungsi: Mengukur perubahan posisi struktur atau komponen selama dan setelah pengujian untuk menentukan pergeseran permanen atau sementara.
5. Data Acquisition System (DAQ)
- Deskripsi: Sistem yang digunakan untuk mengumpulkan dan menganalisis data dari berbagai sensor selama pengujian.
- Fungsi: Mengintegrasikan data dari accelerometer, strain gauge, displacement transducer, dan sensor lainnya untuk analisis komprehensif.
- Komponen: Termasuk perangkat keras (seperti modul DAQ) dan perangkat lunak untuk pemrosesan dan visualisasi data.
Manfaat NDT Seismic Shock Test
Non-Destructive Testing (NDT) Seismic Shock Test menawarkan berbagai manfaat yang signifikan dalam memastikan ketahanan dan keamanan struktur serta peralatan terhadap gempa bumi. Berikut adalah beberapa manfaat utama dari NDT Seismic Shock Test:
1. Peningkatan Keselamatan
- Deteksi Dini Cacat: NDT Seismic Shock Test memungkinkan deteksi dini cacat atau kelemahan struktural yang tidak terlihat pada pemeriksaan visual. Ini termasuk retakan, voids, atau ketidakselarasan yang dapat menyebabkan kegagalan struktural selama gempa.
- Perlindungan Terhadap Keruntuhan: Dengan mengidentifikasi dan memperbaiki titik lemah sebelum gempa terjadi, risiko keruntuhan struktur yang dapat menyebabkan cedera atau kematian dapat diminimalkan.
2. Efisiensi Biaya
- Penghematan Biaya Perbaikan: Deteksi dini masalah struktural memungkinkan perbaikan sebelum terjadi kerusakan besar, yang sering kali lebih mahal untuk diperbaiki.
- Minimasi Kerusakan: Pengujian tanpa merusak objek berarti struktur atau komponen dapat diuji berulang kali tanpa biaya tambahan untuk perbaikan atau penggantian.
3. Minimasi Downtime
- Pengujian Tanpa Menghentikan Operasi: Karena NDT tidak merusak, pengujian dapat dilakukan tanpa menghentikan operasi normal, mengurangi downtime dan gangguan operasional.
- Keandalan Operasional: Struktur dan peralatan yang telah diuji dapat terus beroperasi dengan keyakinan bahwa mereka telah dinilai aman dan andal.
4. Kepatuhan Terhadap Standar dan Regulasi
- Pemenuhan Regulasi Keselamatan: Banyak industri harus mematuhi standar keselamatan dan regulasi yang ketat. NDT Seismic Shock Test membantu memastikan bahwa struktur dan komponen memenuhi persyaratan ini.
- Audit dan Sertifikasi: Hasil pengujian dapat digunakan untuk keperluan audit dan sertifikasi, memberikan bukti bahwa langkah-langkah keselamatan yang diperlukan telah diambil.
5. Perbaikan Desain dan Konstruksi
- Feedback untuk Desain: Hasil dari NDT Seismic Shock Test dapat memberikan umpan balik yang berharga bagi insinyur dan desainer untuk meningkatkan desain struktur atau komponen masa depan.
- Optimisasi Material dan Teknik Konstruksi: Dengan memahami bagaimana material dan teknik konstruksi tertentu bereaksi terhadap getaran seismik, insinyur dapat mengoptimalkan penggunaan material dan metode konstruksi untuk ketahanan yang lebih baik.
