Liquid Penetrant Testing (LPT): Prinsip Gaya Kapiler, 6 Langkah Prosedur, dan Aplikasi Industri

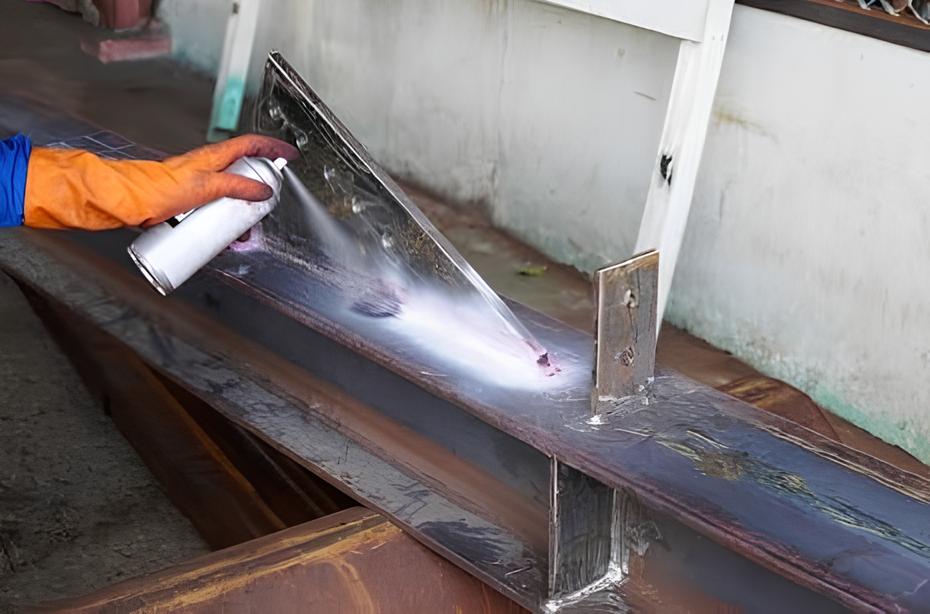

Dalam dunia inspeksi material, tidak semua cacat terlihat oleh mata. Retakan halus seukuran mikron pada cylinder block mobil, landing gear pesawat, atau pipa oil & gas dapat menjadi titik awal kegagalan katastropik. Di sinilah Liquid Penetrant Testing (LPT) — atau sering disebut Dye Penetrant Inspection (DPI) / Liquid Penetrant Inspection (LPI) — berperan. Metode ini mengandalkan sifat fisika cairan untuk "membuka" cacat permukaan yang hampir tak kasat mata.

Berbeda dengan Ultrasonic Testing (UT) yang menjangkau cacat internal, LPT hanya mendeteksi cacat yang membuka ke permukaan. Namun justru karena keterbatasan itulah LPT sangat akurat, murah, portabel, dan mudah diaplikasikan di field. Artikel ini membahas prinsip kerja gaya kapiler, 6 langkah baku prosedur, jenis penetran, level sensitivitas, standar internasional, serta aplikasi lintas industri.

Apa Itu Liquid Penetrant Testing (LPT)?

Liquid Penetrant Testing (LPT) adalah metode uji tidak merusak (NDT) yang digunakan untuk mendeteksi cacat permukaan (surface-breaking discontinuities) seperti retak, porositas, lack of fusion, dan lap pada material padat dan non-porous. Prinsip dasarnya sederhana: cairan penetran berwarna atau berpendar dimasukkan ke dalam celah cacat melalui gaya kapiler, kemudian ditarik kembali dengan developer berupa serbuk putih sehingga cacat "diperbesar" dan terlihat jelas oleh mata atau sinar UV.

Keunggulan utama LPT adalah independensi terhadap jenis material. Selama permukaannya tidak berpori dan bisa dibersihkan, LPT bekerja pada logam (baja, aluminium, titanium), keramik, plastik, hingga kaca. Hal ini membedakannya dari Magnetic Particle Testing (MT) yang hanya efektif untuk material feromagnetik.

Prinsip Kerja: Gaya Kapiler (Capillary Action)

Inti dari LPT adalah gaya kapiler — kemampuan cairan untuk naik atau masuk ke celah sempit melawan gravitasi karena interaksi antara tegangan permukaan cairan dengan dinding celah. Semakin sempit celah retakan (mendekati ukuran diameter r), semakin dalam penetran masuk. Ketinggian capaian cairan dalam kapiler dirumuskan sebagai berikut:

Dari rumus di atas, terlihat mengapa sudut kontak θ harus kecil (cairan menyebar/wetting) agar cos θ mendekati 1 dan penetrasi maksimal. Begitu pula, penetran dengan tegangan permukaan γ rendah dan viskositas tepat akan mengalir lebih dalam ke retakan mikro. Setelah penetran dibersihkan dari permukaan, developer (serbuk halus) menyerap kembali penetran keluar dari celah melalui aksi kapiler terbalik, sehingga cacat tampak sebagai garis atau noda berwarna/berpendar yang diperbesar.

3 Jenis Penetran (Penetrant)

Berdasarkan karakteristik pendeteksiannya, penetran LPT dibagi menjadi beberapa tipe menurut standar internasional:

• Type I — Fluorescent (Pendar UV): Mengandung zat pendar (fluoroscent dye) yang memancarkan cahaya kuning-hijau terang saat disinari sinar UV 365 nm (blacklight). Paling sensitif untuk retak halus dan digunakan di ruang gelap.
• Type II — Visible (Zat Warna Merah): Mengandung red dye yang terlihat langsung di bawah cahaya putih/ambien tanpa perlu UV. Lebih praktis di field namun sensitivitasnya lebih rendah dari tipe fluorescent.
• Dual Purpose (Serbaguna): Dapat dideteksi baik dengan sinar UV maupun cahaya tampak, memberikan fleksibilitas inspeksi di berbagai kondisi lapangan.

Level Sensitivitas menurut ASTM E1417

Standar ASTM E1417 / ASTM E1417M (Practice for Liquid Penetrant Testing) menetapkan level sensitivitas penetran berdasarkan kemampuan mendeteksi cacat sangat halus. Semakin tinggi angkanya, semakin peka alat terhadap retak mikro:

Pemilihan level sensitivitas disesuaikan dengan kode inspeksi dan kekritisan komponen. Misalnya, komponen landing gear pesawat menuntut level tinggi (3–4), sementara struktur umum cukup level 1–2.

6 Langkah Prosedur Liquid Penetrant Testing

Prosedur LPT mengikuti urutan baku agar hasil dapat dipertanggungjawabkan dan berulang (repeatable). Berikut adalah 6 langkah inti:

Standar yang Digunakan dalam LPT

Agar hasil inspeksi valid dan diakui secara global, pelaksanaan LPT mengacu pada sejumlah standar utama:

• ASTM E1417 / E1417M — Practice for Liquid Penetrant Testing (prosedur & level sensitivitas).
• ASME BPVC Section V, Article 6 — metode uji NDT dalam Boiler & Pressure Vessel Code.
• ISO 3452-1 — Penetrant testing: general principles (versi internasional).
• SNI ISO 3452-1 — adopsi standar ISO 3452-1 untuk kebutuhan nasional Indonesia.

Perbandingan LPT vs MT vs UT untuk Deteksi Retak Permukaan

LPT sering dibandingkan dengan metode NDT lain untuk inspeksi retak permukaan. Berikut perbandingan singkat:

Kelebihan dan Kekurangan LPT

Kelebihan (Advantages)

• Akurasi deteksi mikro-crack tinggi: mampu menemukan retak seukuran mikron pada permukaan.
• Mudah & siap lapangan (field-ready): peralatan ringan, portabel, tidak butuh daya besar.
• Hemat biaya (cost-effective): material dan alat relatif murah dibanding metode lain.
• Serbaguna (versatile): berlaku untuk logam, keramik, plastik, hingga kaca tanpa batasan sifat magnet.

Kekurangan (Disadvantages)

• Hanya cacat permukaan: tidak mendeteksi cacat internal atau tertutup.
• Permukaan harus sangat bersih: residu mengganggu penetrasi dan memicu indikasi palsu.
• Melibatkan bahan kimia: penetran/pelarut berbasis solvent perlu penanganan & K3 yang tepat.

Aplikasi LPT di Industri & Kehidupan Sehari-hari

Karena sifatnya yang portabel dan akurat, LPT diterapkan luas di berbagai sektor:
