Metode Reaction Pile
(Static Axial Load Test)

Common Uses

Penggunaan metode ini sangat penting pada berbagai tahapan pembangunan konstruksi skala menengah hingga besar, meliputi:

• Validasi Desain Fondasi (Proof Testing): Digunakan pada tiang kerja (working pile) untuk memastikan bahwa setiap tiang yang telah terpasang memiliki kapasitas dukung sesuai dengan faktor keamanan yang telah ditentukan dalam desain teknis.
• Optimasi Kedalaman Tiang (Preliminary Testing): Dilakukan pada tahap awal proyek sebelum konstruksi massal. Hasil pengujian ini memungkinkan insinyur untuk mengevaluasi apakah kedalaman tiang dapat dioptimalkan (dikurangi atau ditambah) untuk efisiensi biaya tanpa mengorbankan keamanan.
• Proyek Infrastruktur Strategis: Menjadi standar wajib pada proyek dengan beban vertikal masif seperti gedung pencakar langit (high-rise building), jembatan bentang panjang, dermaga Pelabuhan, serta tangki penyimpanan gas atau minyak.
• Evaluasi Perilaku Tanah Khusus: Sangat efektif digunakan pada lokasi dengan kondisi tanah lunak yang tebal atau tanah dengan gesekan tinggi untuk memisahkan kontribusi skin friction dan end bearing melalui bantuan instrumen tambahan.

Scope of Testing

Layanan kami mencakup manajemen pengujian end-to-end untuk menjamin akurasi data yang dihasilkan:

• Perencanaan Konfigurasi: Merancang desain rangka baja dan penempatan tiang reaksi berdasarkan beban uji rencana agar tidak terjadi kegagalan sistem saat pengujian berlangsung.
• Instalasi Sistem Reaksi: Pemasangan balok utama (main beam) dan balok pembagi (secondary beams) serta sistem koneksi (las atau tie-rod) antara balok dan tiang reaksi.
• Instrumentasi Presisi: Pemasangan peralatan pemantauan yang terdiri dari dial gauge dengan ketelitian hingga 0.01 mm, load cell elektronik, serta sistem hidrolik yang telah terkalibrasi secara resmi.
• Eksekusi Pembebanan: Pelaksanaan prosedur pembebanan bertahap sesuai standar ASTM D1143, baik menggunakan metode Maintain Load Test (pembebanan tetap per tahap) maupun Cyclic Load untuk melihat perilaku rebound tiang.
• Monitoring & Data Logging: Pemantauan penurunan tiang secara periodik dan terus-menerus terhadap waktu hingga tercapai kriteria stabilisasi yang dipersyaratkan.

How It Works

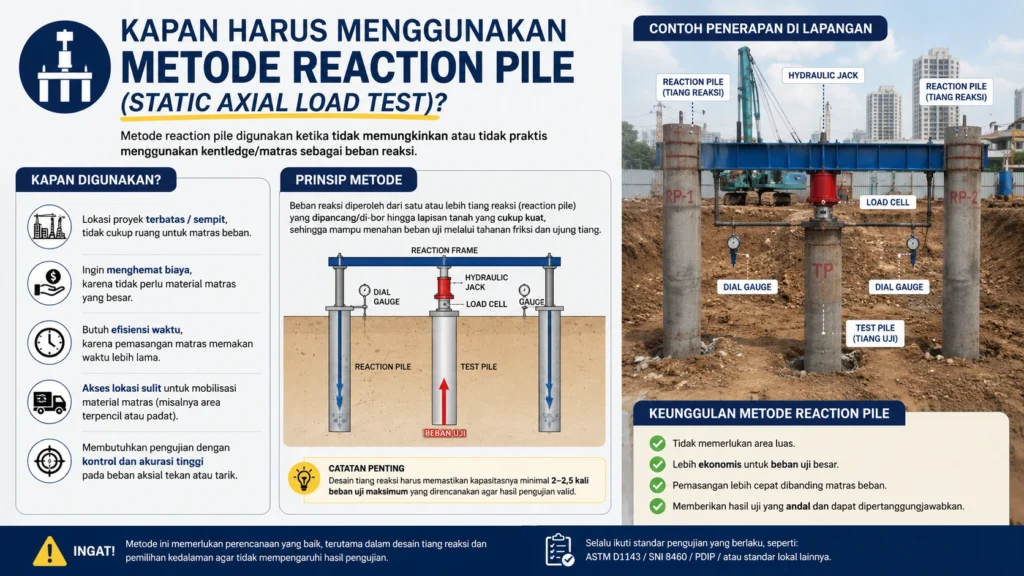

Sistem Reaction Pile bekerja dengan memanfaatkan kekuatan tarik dari tiang-tiang reaksi di sekeliling tiang uji untuk menghasilkan gaya tekan yang besar:

• Pemanfaatan Tiang Sekitar: Beberapa tiang pondasi yang sudah ada (atau tiang yang dipasang khusus) dijadikan sebagai titik penahan. Tiang-tiang ini harus memiliki kapasitas tarik (tension) yang cukup untuk menahan beban uji.
• Transfer Beban Melalui Rangka Baja: Sebuah sistem balok baja yang sangat kaku disusun di atas tiang uji. Balok ini diikatkan secara permanen atau dijepit ke tiang-tiang reaksi.
• Mekanisme Aksi-Reaksi: Dongkrak hidrolik ditempatkan di antara kepala tiang uji dan bagian bawah balok baja. Saat pompa hidrolik diaktifkan, dongkrak akan mendorong tiang uji ke bawah. Pada saat yang sama, dongkrak juga mendorong balok ke atas. Gaya dorong ke atas ini ditahan sepenuhnya oleh tiang-tiang reaksi, sehingga seluruh beban terkonsentrasi untuk menekan tiang uji.
• Pembacaan Penurunan: Selama proses ditekan, tiang uji akan mengalami penurunan (settlement). Nilai penurunan ini dibaca melalui dial gauge yang terpasang pada reference beam (balok acuan) yang diletakkan jauh dari zona pengaruh tiang agar data tetap objektif dan tidak terdistorsi.

Key Advantages

Metode ini memiliki keunggulan teknis yang tidak dimiliki oleh metode pengujian beban lainnya. Diantaranya adalah:

• Representasi Beban Aktual: Karena beban diberikan secara statis dan perlahan, data yang diperoleh mencerminkan bagaimana pondasi akan berperilaku selama masa pakainya hingga puluhan tahun ke depan.
• Efisiensi Mobilisasi & Ruang: Dibandingkan dengan metode Kentledge (yang memerlukan tumpukan balok beton atau besi hingga ratusan ton), metode Reaction Pile lebih bersih, memerlukan area kerja yang lebih kecil, dan risiko keamanan akibat runtuhnya tumpukan beban mati dapat dieliminasi.
• Analisis Regresi Penurunan: Memungkinkan para insinyur untuk mengamati fenomena “creep” atau penurunan jangka panjang yang biasanya terjadi pada lapisan tanah lempung.
• Kontrol Beban yang Fleksibel: Operator dapat dengan mudah menambah, menahan, atau mengurangi beban secara presisi menggunakan sistem kontrol hidrolik, yang memungkinkan pengujian dilakukan hingga kondisi ultimat (runtuh).

Output & Deliverables

Output yang kami berikan bukan sekadar angka, melainkan analisis teknis mendalam yang meliputi:

• Kurva Beban-Penurunan (Load-Settlement Curve): Grafik utama yang menunjukkan hubungan antara beban yang diberikan dengan deformasi tiang, termasuk fase pembebanan (loading) dan pembongkaran (unloading).
• Interpretasi Kapasitas Ultimat: Analisis perhitungan menggunakan metode standar industri untuk menentukan titik kegagalan teoritis.
• Grafik Penurunan vs Waktu (Time-Settlement Curve): Menunjukkan laju penurunan tiang pada setiap tahap pembebanan untuk memastikan tanah telah mencapai stabilitas sebelum beban ditambah.
• Rekomendasi Teknik: Kesimpulan mengenai apakah kapasitas daya dukung tiang memenuhi spesifikasi teknis proyek dan saran tindak lanjut jika ditemukan indikasi penurunan yang melebihi batas izin.

Our Engineering Approach

Di PT Giteknindo Idaman Konsultan, kami menangani setiap pengujian sebagai sebuah misi dengan akurasi tinggi:

• Analisis Kapasitas Tarik Tiang Reaksi: Sebelum alat dipasang, kami melakukan verifikasi awal terhadap kapasitas tarik tiang reaksi untuk memastikan sistem tidak tercabut sebelum beban maksimal tercapai.
• Kalibrasi Alat Berkala: Kami menjamin bahwa setiap load cell, pressure gauge, dan dial gauge yang kami gunakan memiliki sertifikat kalibrasi yang valid dari laboratorium yang terakreditasi (KAN).
• Integritas Data Lapangan: Proses pengambilan data dilakukan secara transparan. Kami menggunakan sistem pencatatan yang meminimalisir kesalahan manusia (human error) agar data yang tersaji benar-benar akurat.
• Keamanan Sebagai Prioritas: Struktur rangka baja yang kami gunakan dirancang dengan faktor keamanan yang tinggi untuk mencegah terjadinya deformasi pada balok itu sendiri, yang dapat membahayakan personel di lapangan atau merusak akurasi pengujian.
• Konsultasi Pasca-Uji: Kami menyediakan sesi diskusi teknis bagi klien dan desainer struktur untuk membahas implikasi hasil uji terhadap keseluruhan keamanan desain bangunan.
