Keamanan dan ketahanan sebuah infrastruktur bangunan sangat mengandalkan kualitas material utama penyusunnya, yaitu beton. Seiring berjalannya waktu, struktur bangunan tentu menerima paparan beban mekanis, perubahan cuaca ekstrim, dan faktor kelembaban lingkungan secara terus-menerus. Akibatnya, kualitas material tersebut mengalami proses degradasi secara perlahan. Selanjutnya, para insinyur sipil mutlak membutuhkan metode evaluasi yang presisi, cepat, dan efisien untuk memastikan gedung bertingkat, pilar jembatan, atau fasilitas infrastruktur tetap berada dalam kondisi prima. Penilaian kelayakan struktur ini tidak selalu harus merusak elemen yang sudah berdiri kokoh.

Sebaliknya, kemajuan teknologi rekayasa menghadirkan pendekatan inovatif yang memungkinkan analisis struktural mendalam tanpa membongkar bangunan yang memakan biaya besar. Di sinilah peran penting dari pengujian tanpa merusak mulai mendominasi industri konstruksi modern. Dari sekian banyak instrumen lapangan, teknisi selalu mengandalkan satu alat portabel sebagai tulang punggung dalam setiap tahapan audit struktur beton. Oleh karena itu, para profesional menjadikan metode tersebut sebagai standar awal untuk mendapatkan gambaran krusial mengenai kondisi internal bangunan.

Hammer Test Adalah: Pengertian dan Perannya dalam Konstruksi

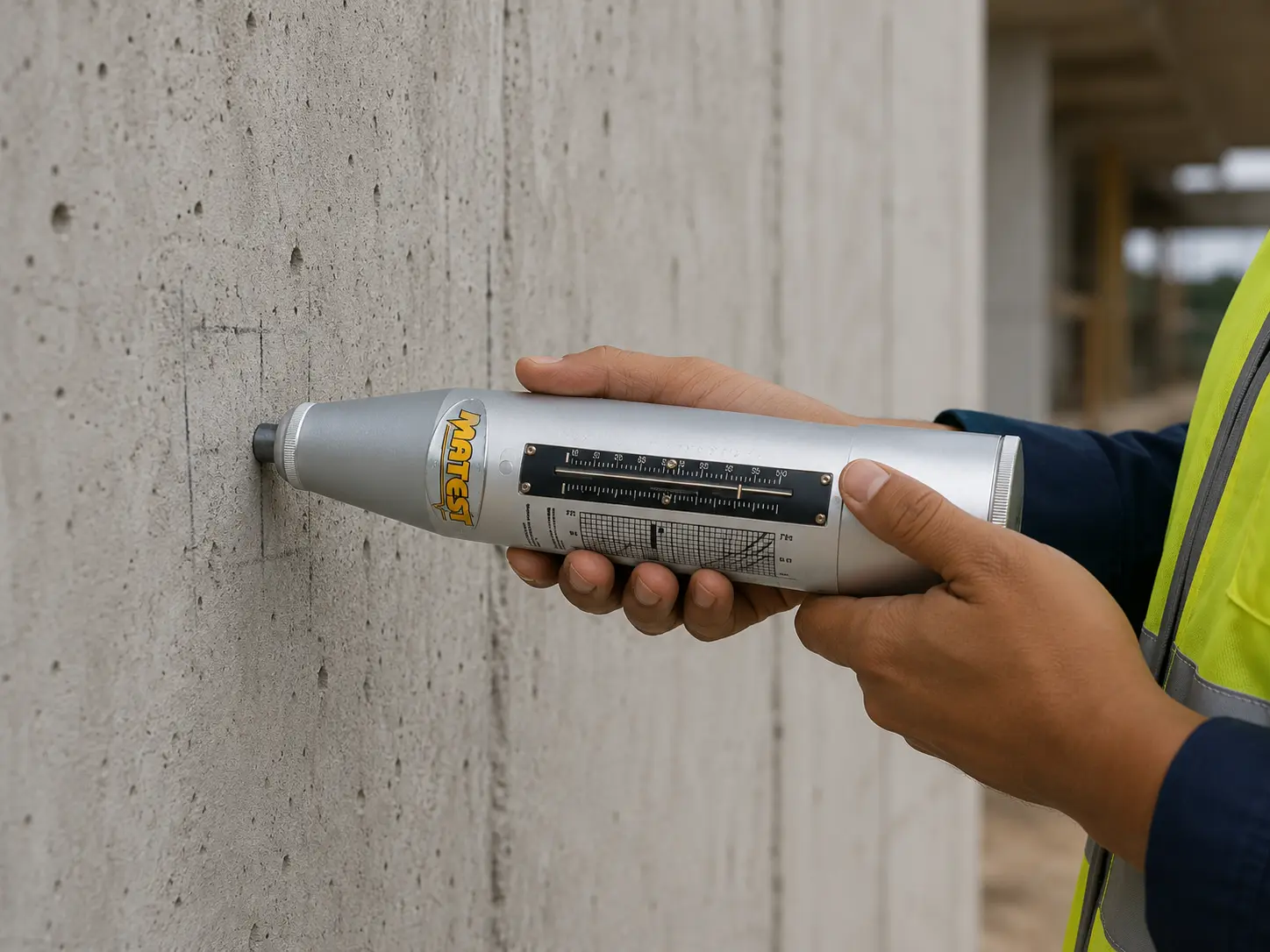

Ilustrasi penggunaan alat uji pantul pada struktur pilar bangunan.

Secara definisi fundamental, hammer test merupakan sebuah metode pengujian mekanis dan cepat untuk memperkirakan nilai kuat tekan beton yang sudah mengeras. Berbeda dengan pengujian laboratorium yang mengharuskan insinyur mengambil sampel silinder basah sejak masa pengecoran, teknisi dapat langsung mengaplikasikan metode ini pada permukaan struktur yang sudah jadi. Jika kita menilik dari segi bahasa, hammer berarti palu. Namun demikian, dalam konteks sipil profesional, alat ini merujuk spesifik pada perangkat presisi berpegas yang insinyur asal Swiss, Ernst Schmidt, ciptakan pertama kali pada era 1950-an.

Selanjutnya, pengujian menggunakan instrumen portabel ini masuk ke dalam kategori Non Destructive Test atau NDT. Kemampuan utama yang membedakan NDT dari metode konvensional adalah kapasitasnya untuk menginspeksi, mengukur, dan mengevaluasi integritas material tanpa merusak struktur fisik. Tentu saja, peran NDT dalam dunia konstruksi sangatlah vital. Sebagai contoh, ketika pemilik bangunan mengalihfungsikan gedung tua menjadi pabrik berbeban berat, insinyur tidak bisa sembarangan mengebor titik penyangga. Tindakan tersebut justru berisiko melemahkan struktur aslinya. Dengan demikian, pengujian awal menggunakan alat pantul ini memberikan peta kelayakan beton yang memandu langkah perkuatan selanjutnya.

Prinsip Kerja Alat Test Hammer Beton

Meskipun terlihat sangat sederhana dan operator mudah menggenggamnya dengan satu tangan, test hammer beton beroperasi berdasarkan prinsip fisika energi kinetik. Di dalam tabung silinder alat ini, sebuah pegas mengendalikan massa baja berat yang sering kita sebut sebagai massa tumbuk. Selain itu, pabrikan telah mengkalibrasi tingkat ketegangan pegas tersebut secara spesifik.

Pertama-tama, operator menekan bagian ujung alat secara perlahan dan tegak lurus ke permukaan beton. Akibatnya, pegas di dalam instrumen meregang hingga mencapai titik kritis pelepasan tertentu. Pada saat alat melepas pegas, massa baja tersebut meluncur dengan kecepatan tinggi dan menumbuk pangkal ujung alat. Kemudian, energi tumbukan kinetik ini seketika merambat ke dalam pori-pori beton.

Jika beton sangat padat, keras, dan homogen, permukaannya akan memantulkan kembali sebagian besar energi kinetik tersebut menuju massa baja. Pada akhirnya, massa baja terpental mundur ke dalam tabung alat. Sebaliknya, jika kualitas beton keropos atau berongga, deformasi permukaan beton akan menyerap energi tumbukan. Akibatnya, pantulan massa baja terasa jauh lebih lemah dan lambat. Selanjutnya, mekanisme geser presisi menangkap jarak pentalan mundur tersebut dan layar alat menampilkan skalanya dalam bentuk angka.

Metode Pelaksanaan Uji Hammer Test pada Bangunan

Untuk mendapatkan hasil uji kualitas beton yang valid, teknisi amatir tidak boleh melakukan proses pengujian ini secara sembarangan. Pelaksanaan uji sangat bergantung pada prosedur persiapan permukaan dan kedisiplinan operator dalam mengikuti parameter standar internasional. Oleh karena itu, para ahli konstruksi paling sering merujuk pada pedoman ASTM C805 (Standard Test Method for Rebound Number of Hardened Concrete).

Tahapan Persiapan dan Pelaksanaan Survei

Pertama-tama, persiapan permukaan merupakan langkah krusial fase awal. Teknisi wajib mengupas dan membersihkan area beton dari segala macam lapisan cat, waterproofing, plesteran semen tipis, hingga debu. Jika permukaan beton asli memiliki tekstur kasar, operator harus menggosok area tersebut menggunakan batu gerinda khusus hingga rata. Sebaliknya, permukaan yang teknisi biarkan tanpa pengondisian akan menyerap energi tumbukan secara tidak beraturan. Akibatnya, alat menghasilkan angka pantulan semu.

Setelah area siap secara teknis, operator menggambar pola kotak-kotak bayangan. Umumnya, penguji memerlukan sekitar 10 hingga 15 kali tumbukan di titik-titik yang berbeda guna merepresentasikan satu area pengujian. Selanjutnya, operator harus memegang alat penguji dalam posisi lurus tegak atau bersudut absolut 90 derajat terhadap permukaan beton. Selain itu, pengamat harus selalu mencatat arah tembakan gravitasi selama proses berlangsung. Hal ini karena hukum gravitasi bumi sangat memengaruhi kecepatan luncur massa baja. Dengan demikian, penguji dapat mengoreksi angka pantulan sesuai sudut kemiringan alat pada tahap rekapitulasi akhir.

Arti Nilai Pantulan (Rebound Value) Hasil Pengujian

Seringkali, pemilik proyek mengajukan pertanyaan teknis mengenai cara menginterpretasi angka yang muncul pada jarum penunjuk. Oleh karena itu, kita perlu meluruskan bahwa nilai pantulan bukanlah angka kuat tekan beton secara mentah. Sebaliknya, nilai pantulan merupakan indeks kekerasan permukaan yang wajib insinyur konversikan melalui grafik korelasi kurva. Untuk hasil yang lebih presisi, laboratorium mengkalibrasikan silang data tersebut dengan mesin tekan silinder.

Dalam ranah manajemen kekuatan beton, kita sangat perlu memahami arti dari rentang nilai pantulan untuk memprediksi kelayakan bangunan. Sebagai referensi umum, berikut adalah tabel acuan yang para ahli konstruksi gunakan secara komprehensif:

Faktor Eksternal Penentu Akurasi Pantulan

Namun demikian, kita perlu menekankan kembali bahwa beberapa faktor eksternal lingkungan dapat memengaruhi angka-angka deviasi di atas. Sebagai contoh ekstrem, proses karbonasi (reaksi dengan udara) pada beton tua sering kali mengeraskan lapisan terluarnya bagai batu. Akibatnya, hal ini menipu alat sehingga menyajikan nilai pantulan palsu yang tinggi. Selain itu, rasio kelembaban juga ikut mencampuri hasil pembacaan. Beton yang menyerap curah hujan tinggi cenderung menelan benturan. Dengan demikian, alat menampilkan angka yang seakan-akan lebih lemah daripada pengujian saat musim kemarau.

Kelebihan dan Keterbatasan Metode NDT Ini

Sebagai instrumen analisis garis depan di ranah sipil, metode ini menawarkan serangkaian efisiensi tinggi. Prosedur konvensional jelas sangat sulit menyaingi keunggulan alat ini dalam hal kecepatan mobilitas dan penekanan biaya operasional. Selanjutnya, seorang operator teknis profesional dapat menembak dan menguji puluhan hingga ratusan titik dalam tempo satu hari kerja. Selain itu, kelebihan utamanya tentu saja mewujud pada kemampuannya meneliti beton secara masif tanpa merusak sama sekali.

Namun, dalam kacamata rekayasa objektif, setiap instrumen canggih pasti tetap memiliki celah keterbatasan. Oleh karena itu, teknisi harus mewaspadai batas penetrasi kedalaman baca instrumen pantul ini. Alat hanya efektif mendiagnosis kekerasan matriks beton pada kedalaman yang dangkal, berkisar maksimal 3 sentimeter dari permukaan kulit. Akibatnya, sistem tidak akan memberikan peringatan dini manakala terdapat rongga sarang lebah (honeycomb) raksasa di tengah pilar inti.

Pentingnya Kalibrasi dan Akurasi Alat Uji

Layaknya perangkat pengukur presisi tinggi lainnya, perangkat pentalan beton ini sangat rawan terhadap degradasi kinerja akibat intensitas penggunaan lapangan. Pertama-tama, komponen pegas sentral di dalam rakitan silinder rentan mengalami sindrom kelelahan logam (metal fatigue). Selain itu, akumulasi debu silika beton yang halus perlahan menyusup dan menyumbat kebebasan pergerakan poros mekanis. Selanjutnya, jika operator memaksakan penggunaan perangkat yang telah kehilangan akurasi liniernya, hasil bacaan pasti memicu kegagalan prediksi keruntuhan struktur.

Prosedur Rutin Pemeliharaan Instrumen

Untuk menghindari malapetaka misinformasi tersebut, operator mutlak menjalankan prosedur kalibrasi baku instrumen secara berkala. Pertama, teknisi harus menguji cobakan penembakan perangkat pada landasan baja standar (calibration anvil) yang telah tersertifikasi kepadatan materialnya. Selanjutnya, jika alat menampilkan angka lonjakan pantul di luar toleransi deviasi wajar, teknisi laboratorium wajib segera membongkarnya. Pada akhirnya, teknisi melumasi ulang dan menyetel ketegangan per guna mengembalikan instrumen ke kondisi prima awalnya.

Layanan Profesional Pengujian dan Kalibrasi dari PT Global Intan Teknindo

Untuk menjamin keabsahan data kelayakan struktur proyek Anda, menyerahkan pengujian teknis kepada tenaga bersertifikat merupakan langkah mitigasi risiko paling logis. Oleh karena itu, para klien industri telah lama mempercayai PT Global Intan Teknindo sebagai mitra strategis pengujian di wilayah Indonesia. Selanjutnya, perusahaan kami menurunkan langsung tim insinyur sipil berdedikasi untuk mengeksekusi uji kekuatan beton lapangan secara komprehensif.

Lebih jauh lagi, komitmen kami terhadap kualitas tersebut mewujud dalam kepemilikan laboratorium kalibrasi independen berstandar tinggi. PT Global Intan Teknindo melayani berbagai jasa peneraan ulang perangkat pantul beton untuk semua spesifikasi merek. Dengan demikian, pemanfaatan alat anvil baja tertelusur kami senantiasa memberikan jaminan angka bacaan yang tajam, presisi, dan siap Anda pertanggungjawabkan.
