CPTU Test (Piezocone): Prosedur, Keunggulan & Bedanya dari Sondir

Penyelidikan tanah atau soil investigation yang akurat merupakan fondasi utama bagi keberhasilan setiap proyek konstruksi infrastruktur modern. Oleh karena itu, para praktisi di Indonesia selama puluhan tahun selalu menggunakan metode uji penetrasi statis tradisional atau sondir untuk menentukan daya dukung tanah. Meskipun demikian, seiring dengan masifnya pembangunan gedung bertingkat, proyek reklamasi, dan infrastruktur transportasi di atas tanah lunak, industri geoteknik kini memerlukan data yang jauh lebih presisi dan dinamis.

Sebagai solusinya, CPTU Test atau Piezocone Penetration Test with Pore Pressure Measurement hadir membawa teknologi mutakhir. Selanjutnya, artikel ini akan membahas secara mendalam mengenai definisi CPTU, perbedaannya dengan sondir mekanis konvensional, prosedur standar di lapangan, hingga relevansi pengujian ini terhadap proyek-proyek konstruksi pada area tanah lunak Indonesia.

Apa itu CPTU Test (Piezocone Test)?

Para ahli geoteknik mengembangkan metode pengujian ini untuk mengatasi keterbatasan uji sondir mekanis yang tidak mampu mendeteksi kondisi tekanan air dalam tanah. Oleh karena itu, teknisi menempatkan sensor tekanan air pori pada ujung penetrometer untuk merekam respon hidrolis secara instan selama proses penetrasi berlangsung. Lebih lanjut, rekaman data dinamis ini sangat krusial bagi engineer saat menganalisis karakteristik tanah berbutir halus, seperti lempung dan lanau, yang perilakunya sangat bergantung pada keberadaan air.

Perbedaan Utama: Sondir Mekanis vs Sondir Elektrik vs CPTU Test

Di Indonesia, kerancuan istilah sering kali melanda kalangan praktisi lapangan dan pemilik proyek. Faktanya, banyak orang menggeneralisasi istilah sondir untuk semua jenis penetrometer statis. Untuk meluruskan hal tersebut, berikut ini kami sajikan tabel komparasi detail yang membedakan ketiga teknologi penetrasi tanah tersebut:

Sondir mekanis bekerja menggunakan sistem hidrolik manual, sementara operator membaca hasilnya setiap interval 20 cm. Akibatnya, metode ini sering melewatkan lapisan tanah tipis. Sebaliknya, sistem CPTU melakukan pembacaan elektronik dengan frekuensi tinggi, umumnya setiap interval 1 hingga 2 cm. Dengan demikian, alat ini mampu menangkap variasi stratigrafi tanah secara sangat mendetail.

Standar Acuan Pengujian CPTU di Indonesia

Pelaksanaan pengujian CPTU harus merujuk pada standar internasional dan nasional yang berlaku agar praktisi dapat menjamin validitas data hasil pengujian. Sebagai contoh, standar utama yang berlaku secara global adalah ASTM D5778 tentang Standard Test Method for Performing Electronic Friction Cone and Piezocone Penetration Testing of Soils.

Sementara itu di Indonesia, pengujian geoteknik mengacu pada SNI 8460:2017 tentang Persyaratan Perancangan Geoteknik. Bahkan, Dinas Pekerjaan Umum serta konsultan perencana di kota-kota besar mewajibkan pengembang untuk menggunakan uji CPTU pada proyek gedung tinggi, jembatan, dan jalan tol yang berdiri di atas tanah lunak.

Tentu saja, kewajiban ini juga berkaitan erat dengan proses pengurusan Sertifikat Layak Fungsi (SLF). Pada akhirnya, keandalan data penyelidikan tanah dari alat CPTU berfungsi sebagai dokumen pendukung vital yang membuktikan keamanan struktural bangunan terhadap bahaya penurunan tanah.

Prosedur Langkah-demi-Langkah CPTU Test di Lapangan

1. Persiapan dan Kalibrasi Alat

Sebelum teknisi memasukkan alat piezocone ke dalam tanah, mereka wajib melakukan kalibrasi sensor internal seperti load cell dan pressure transducer. Kemudian, langkah yang paling kritis pada tahap persiapan ini yaitu proses saturasi filter stone.

Filter stone atau batu pori berfungsi menjadi media perantara yang meneruskan tekanan air pori tanah menuju sensor tekanan di dalam alat piezocone. Namun, jika operator membiarkan adanya gelembung udara sekecil apa pun di dalam rongga filter stone, maka respon tekanan air pori akan mengalami keterlambatan. Sebagai akibatnya, alat akan menghasilkan data yang tidak akurat.

Di iklim tropis Indonesia yang panas dan lembap, cairan saturasi seperti gliserin dapat menguap lebih cepat. Selain itu, cairan juga berisiko terkontaminasi debu lapangan saat perakitan. Oleh karena itu, solusi praktis terbaik di lapangan menuntut teknisi untuk melakukan proses saturasi menggunakan wadah vakum di dalam laboratorium lapangan portabel.

Selanjutnya, mereka perlu membungkus ujung piezocone menggunakan kantong plastik karet berisi gliserin selama proses mobilisasi ke titik uji. Pada tahap akhir, teknisi baru melepaskan kantong pelindung ini tepat sesaat sebelum piezocone menyentuh permukaan tanah.

2. Penetrasi Alat (Pushing Phase)

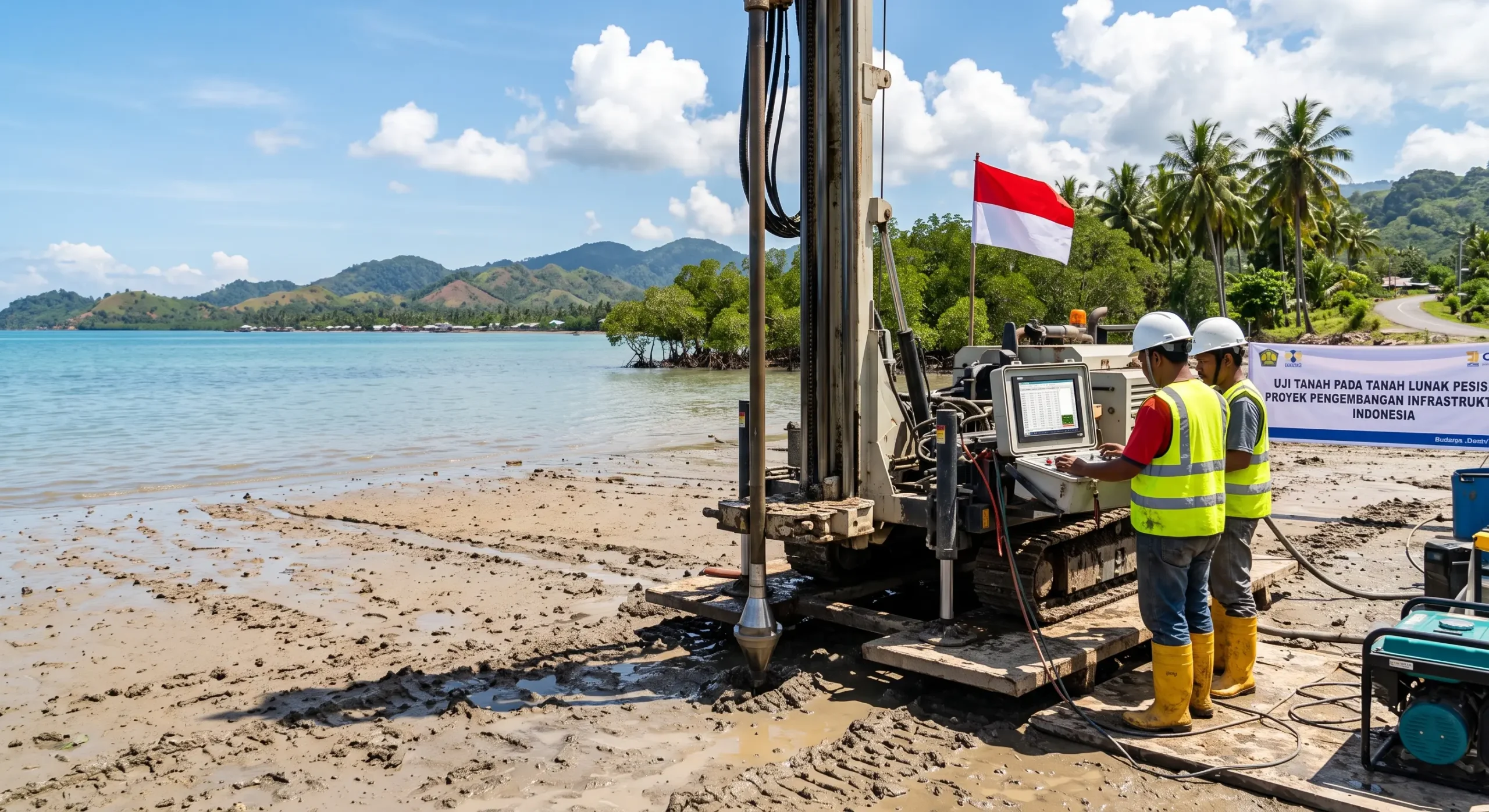

Operator menekan alat piezocone masuk ke dalam tanah menggunakan rig hidrolik berkapasitas dorong antara 10 hingga 20 ton. Selama proses ini, teknisi harus menjaga kecepatan penetrasi secara konstan pada angka 20 mm/detik sesuai standar ASTM D5778. Singkatnya, kecepatan konstan ini sangat penting karena laju deformasi tanah langsung memengaruhi besaran pembentukan tekanan air pori.

3. Pengukuran Tekanan Air Pori

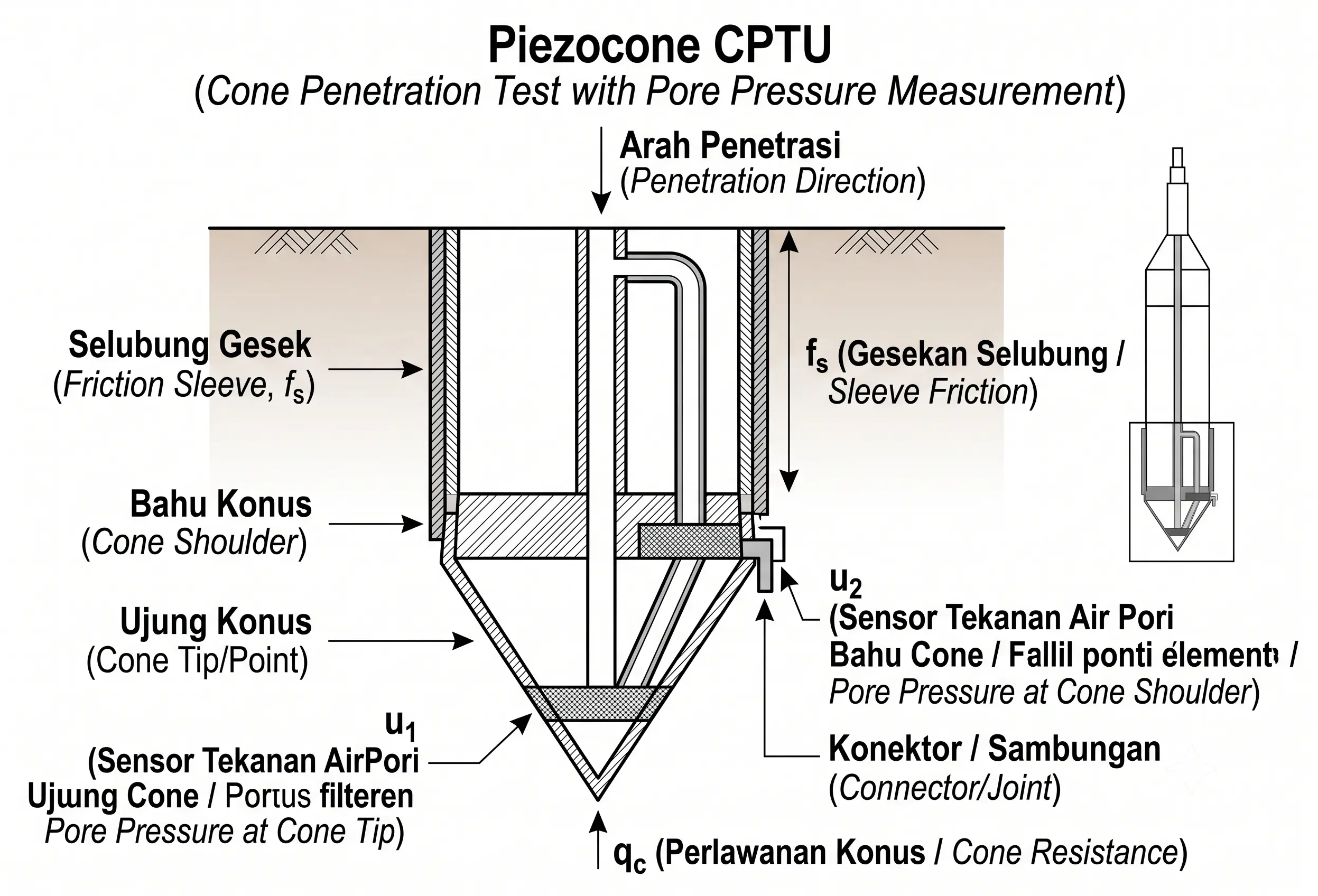

Alat mampu mendeteksi tekanan air pori pada tiga lokasi berbeda di ujung piezocone:

• u₁: Sensor menempati posisi tepat di ujung kerucut (mid-face).
• u₂: Sensor berada di bagian bahu kerucut (cone shoulder), tepat di belakang bidang kerucut penusuk.
• u₃: Sensor terletak di belakang selongsong gesek (friction sleeve).

Akan tetapi, dalam praktiknya, para engineer lebih sering menggunakan konfigurasi u₂ sebagai standar umum. Hal ini terjadi karena posisi u₂ memberikan hasil koreksi tahanan ujung yang paling andal, sekaligus menjaga sensor agar lebih aman dari kerusakan akibat abrasi gesekan tanah keras.

4. Uji Disipasi (Dissipation Test)

Ketika mencapai kedalaman lapisan tanah lempung lunak target, teknisi menghentikan proses penetrasi untuk sementara waktu. Selama jeda ini, alat pencatat data merekam penurunan tekanan air pori berlebih terhadap waktu. Oleh para ahli, proses perekaman ini disebut sebagai uji disipasi. Selanjutnya, kecepatan penurunan tekanan air pori ini langsung mencerminkan tingkat permeabilitas tanah serta parameter konsolidasi tanah di lapangan.

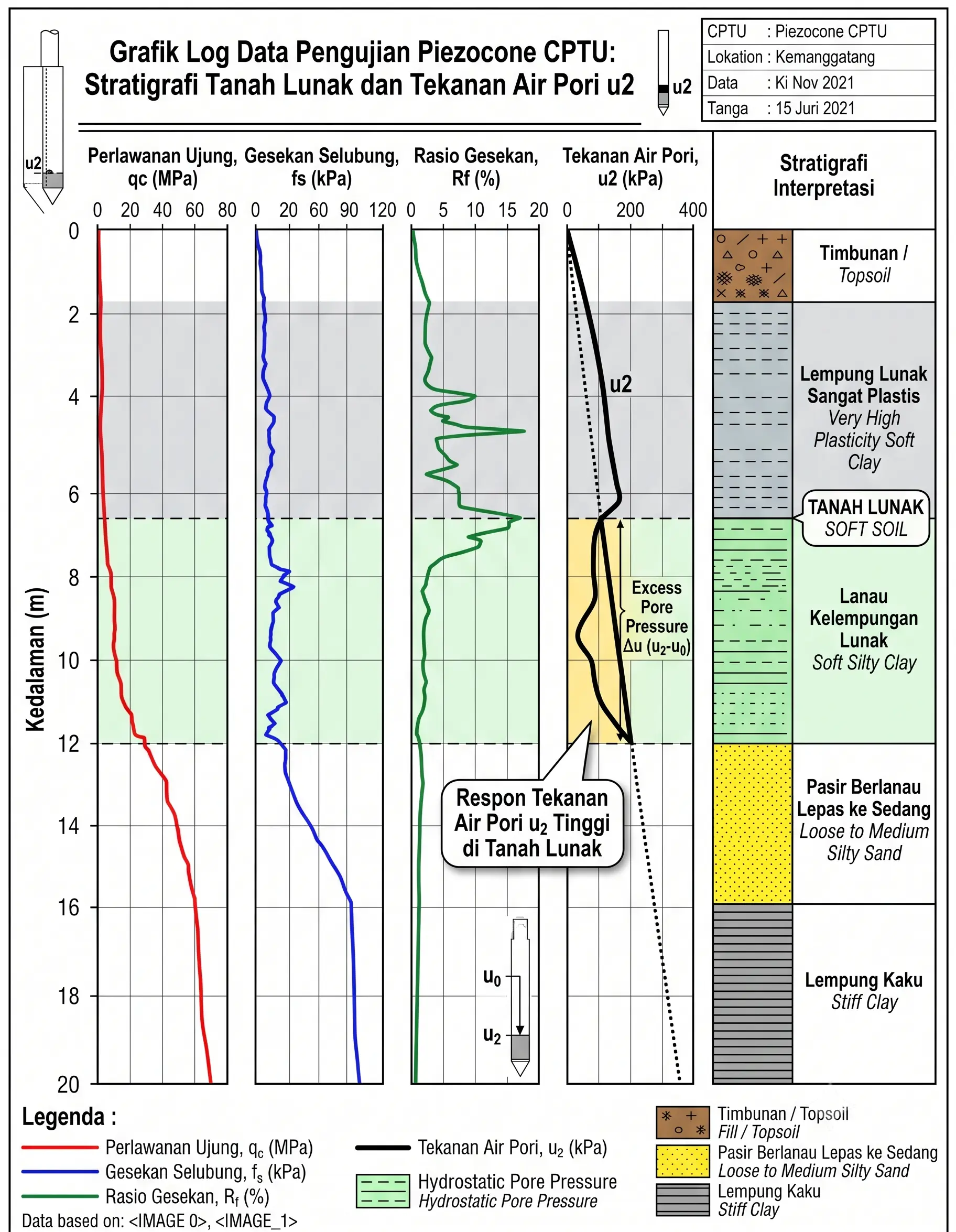

Interpretasi Data dan Rumus Penting

Engineer geoteknik harus mengoreksi data mentah hasil CPTU terlebih dahulu sebelum mereka menggunakannya dalam perhitungan. Pada dasarnya, hal ini terjadi karena adanya efek tekanan air pori yang menekan bagian belakang area transduser ujung piezocone.

Tahanan Ujung Terkoreksi (q_t)

Adapun rumus yang para ahli gunakan untuk mengoreksi nilai tahanan ujung adalah:

Keterangan variabel:

• q_t = Tahanan ujung terkoreksi (kPa)
• q_c = Tahanan ujung terukur di lapangan (kPa)
• u₂ = Tekanan air pori pada posisi bahu cone (kPa)
• a = Rasio area bersih penampang cone (net area ratio), yang teknisi peroleh dari hasil kalibrasi kalibrator pabrik.

Pore Pressure Ratio (B_q)

Sementara itu, untuk mengidentifikasi jenis tanah secara akurat, para insinyur menggunakan parameter tak berdimensi B_q dengan rumus:

Dalam konteks ini, u₀ mewakili tekanan air pori hidrostatik awal dan σ_v0 mewakili tegangan vertikal total tanah. Lebih spesifik lagi, nilai B_q yang mendekati angka 1 menunjukkan bahwa lapisan tanah lempung sangat lunak dan sensitif. Sebaliknya, nilai mendekati 0 menunjukkan kondisi tanah pasir berlanau yang mampu mendrainase air secara cepat.

Mengapa CPTU Sangat Vital untuk Proyek Infrastruktur di Indonesia?

Kondisi geologi wilayah Indonesia sangat bervariasi dan menantang. Sebagai contoh, wilayah pesisir seperti Jakarta Utara, Semarang, dan Surabaya memiliki formasi dominan berupa tanah lempung lunak aluvial hingga tanah gambut dengan kedalaman mencapai puluhan meter.

Maka dari itu, pelaksanaan pembangunan konstruksi di atas tanah lunak ini menghadapi risiko penurunan konsolidasi jangka panjang yang sangat besar. Selain itu, struktur juga rentan terhadap bahaya kelongsoran daya dukung lateral. Oleh karena alasan tersebut, para engineer geoteknik tanah air menilai penggunaan uji CPTU sangat vital, terutama untuk keperluan berikut:

• Desain Soil Improvement yang Presisi: Sebagai langkah awal, proyek perbaikan tanah menggunakan metode PVD memerlukan parameter koefisien konsolidasi yang akurat. Beruntungnya, engineer bisa memperoleh data ini secara langsung dari grafik hasil uji disipasi CPTU.
• Identifikasi Zona Likuifaksi: Selanjutnya, pada daerah rawan gempa, parameter rasio tekanan air pori sangat berguna bagi ahli geoteknik saat menilai kerentanan likuifaksi pada lapisan tanah berpasir.
• Analisis Kapasitas Tiang Pancang: Terakhir, nilai q_t dari alat CPTU memberikan estimasi kapasitas daya dukung ujung tiang pancang yang jauh lebih andal bagi kontraktor.

Frequently Asked Questions (FAQ) Seputar CPTU Test

Apakah CPTU bisa menggantikan pengujian boring (pengeboran inti)?

Singkatnya, CPTU dan boring saling melengkapi satu sama lain. Memang, CPTU mampu memberikan data stratigrafi kontinu secara cepat, namun alat ini tidak mengambil sampel tanah fisik. Sehingga, engineer tetap membutuhkan pengeboran inti untuk mengambil sampel undisturbed guna pengujian di laboratorium.

Berapa kedalaman maksimal yang bisa dicapai oleh alat CPTU?

Secara umum, kedalaman penetrasi sangat bergantung pada kapasitas rig dorong serta kekerasan lapisan tanah. Misalnya, pada tanah lempung lunak pesisir, alat ini mampu menembus kedalaman hingga 30-50 meter. Kemudian, proses penetrasi baru akan berhenti (refusal) ketika ujung cone menabrak lapisan batuan keras.

Mengapa pengujian disipasi (dissipation test) pada CPTU memakan waktu lama?

Pada dasarnya, waktu disipasi sangat bergantung pada tingkat permeabilitas tanah. Sebagai contoh, tekanan air pori berlebih pada tanah berpasir menyebar menyebar dalam hitungan menit. Sebaliknya, proses menunggu tekanan air kembali normal pada lempung lekat bisa memakan waktu berjam-jam. Meskipun demikian, teknisi wajib mendapatkan data ini untuk menghitung laju konsolidasi tanah.
