5 Kesalahan Fatal Instalasi Piezometer & Cara Mencegahnya

Membangun infrastruktur modern seperti gedung pencakar langit yang menjulang, bendungan raksasa penahan jutaan kubik air, atau jembatan bentang panjang tidak hanya berurusan dengan apa yang tampak megah di atas permukaan tanah. Keberhasilan dan keselamatan sebuah konstruksi sangat bergantung pada misteri yang tersembunyi di kedalaman bumi yang gelap. Bayangkan sebuah pohon beringin raksasa; sekuat apa pun batang dan rimbun daunnya, ia akan tumbang dalam sekejap jika akar di dalam tanahnya membusuk atau berpijak pada lumpur yang labil. Dalam dunia konstruksi teknik sipil dan geoteknik, salah satu ancaman paling tidak terlihat namun memiliki kekuatan destruktif yang luar biasa adalah tekanan air pori tanah.

Tanah tempat kita berpijak bukanlah sebuah benda padat yang utuh. Tanah tersusun dari butiran-butiran mineral, bahan organik, dan yang paling penting: rongga atau pori-pori di antara butiran tersebut. Ketika hujan turun dengan lebat atau terdapat aliran sungai bawah tanah, pori-pori ini akan terisi oleh air. Dalam kondisi normal, hal ini wajar. Namun, ketika volume air meningkat secara drastis atau ada beban bangunan berat yang menekan dari atas, air yang terperangkap ini akan berusaha mencari jalan keluar. Karena sifat air yang tidak bisa dikompresi (dimampatkan), air tersebut akan memberikan tekanan balik ke segala arah, bertindak menyerupai dongkrak hidrolik raksasa yang mampu mendorong partikel tanah saling menjauh, menggeser struktur fondasi, hingga memicu bencana tanah longsor berskala masif.

Baca Juga Integrasi Piezometer dan Data Logger untuk Pemantauan Geoteknik Otomatis ➜

Meskipun teknologi piezometer saat ini sudah sangat canggih dan banyak yang terhubung langsung ke sistem pemantauan cloud computing, seluruh kecanggihan itu akan menjadi tidak berguna jika perangkat kerasnya dipasang dengan cara yang serampangan di lapangan. Ketepatan data yang dihasilkan sangat bergantung pada ketepatan proses instalasinya. Sayangnya, realitas di lapangan sering kali tidak ideal. Tekanan tenggat waktu proyek, anggaran ketat, dan kurangnya pemahaman personel lapangan membuat instalasi alat ini sering dianggap remeh. Kesalahan fatal terjadi dan biasanya baru disadari ketika retakan struktural mulai menjalar di dinding penyangga. Berikut adalah ulasan mendalam mengenai lima kesalahan umum dalam instalasi piezometer yang sering kali diabaikan kontraktor.

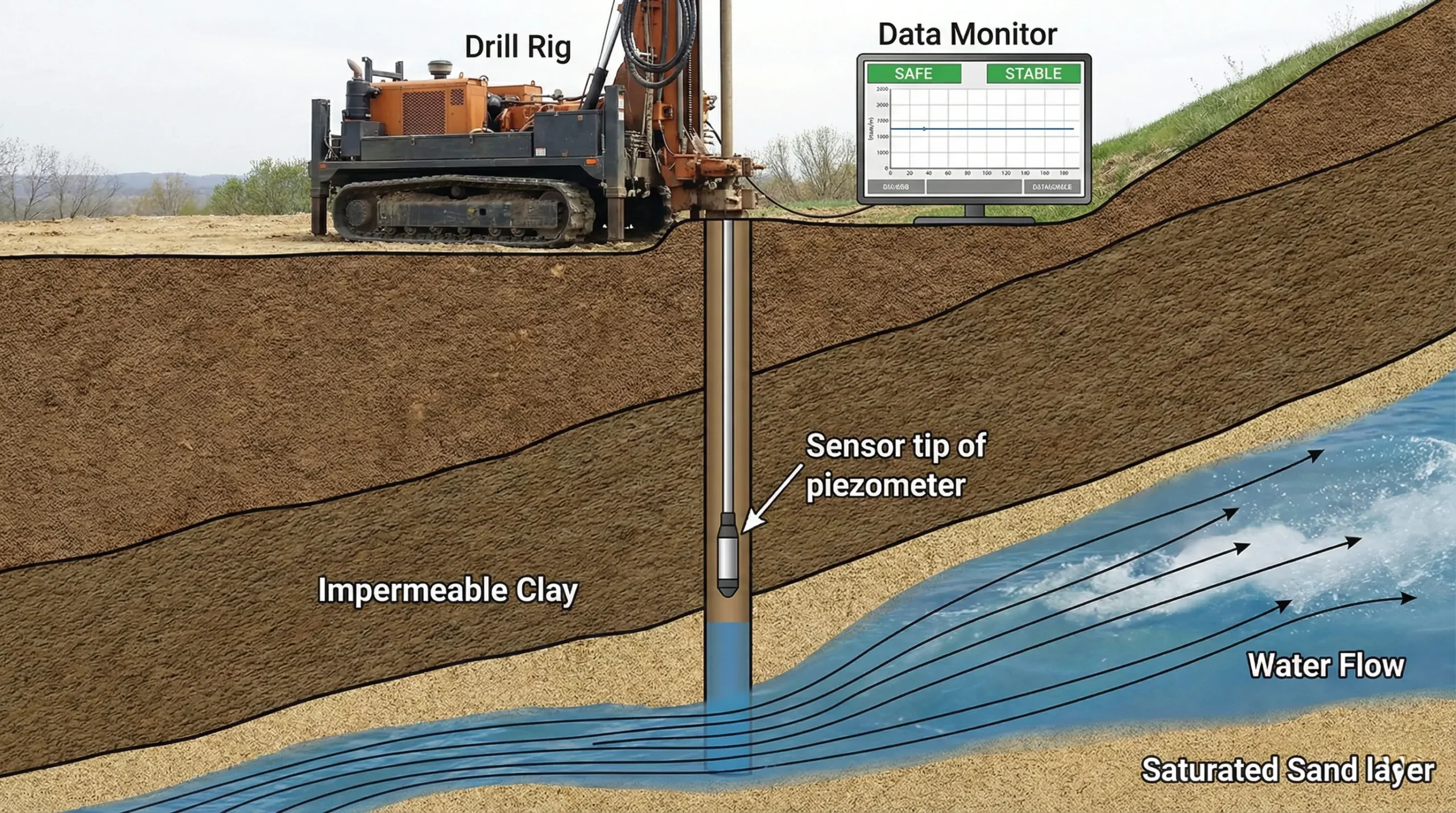

1. Ketidaktepatan Fatal dalam Penentuan Titik dan Kedalaman Pengeboran

Kesalahan pertama, dan bisa dibilang yang paling fundamental serta sulit diperbaiki, terjadi jauh sebelum instrumen canggih ini menyentuh tanah. Menentukan titik koordinat di mana piezometer harus ditanam dan pada kedalaman berapa meter alat tersebut harus diletakkan bukanlah sebuah tebakan yang bisa dilakukan secara acak. Di lapangan, kontraktor sering kali menempatkan mesin bor di area yang paling mudah dijangkau dan datar, bukan di zona kritis atau bidang gelincir yang sebenarnya sangat membutuhkan pemantauan ketat.

Selain lokasi permukaan, stratigrafi (susunan lapisan tanah) di bawah permukaan jauh lebih kompleks. Tanah berlapis-lapis seperti kue; ada lapisan lempung padat yang kedap air, lapisan pasir yang mudah dilalui air, hingga kerikil berbatu. Air bawah tanah bergerak dengan karakteristik berbeda di setiap lapisan. Jika ujung sensor piezometer dipasang tepat di tengah lapisan lempung kedap air, padahal aliran bertekanan tinggi yang berbahaya berada di lapisan pasir bawahnya, piezometer tidak akan menangkap anomali apa pun. Piezometer akan terus mengirimkan data ilusi bahwa tanah stabil dan aman, membiarkan insinyur membangun di atas bom waktu.

2. Mengabaikan Proses Krusial: Saturasi dan Kalibrasi Sensor

Piezometer modern yang digunakan dalam proyek berskala besar umumnya adalah jenis Vibrating Wire (kawat bergetar). Instrumen ini sangat sensitif. Sebelum membran sensor dapat membaca tekanan air dari tanah, air harus melewati sebuah filter berpori (porous filter) yang terletak di ujung alat. Standar operasional mewajibkan filter ini direndam dan jenuh (tersaturasi) sepenuhnya oleh air sebelum alat diturunkan ke lubang bor untuk memastikan tidak ada gelembung udara mikroskopis yang terperangkap.

Mengapa udara sangat berbahaya? Udara adalah gas yang dapat dikompresi, sedangkan air tidak. Jika ada udara di dalam filter, ketika tekanan air tanah naik, tekanan itu akan dipakai untuk memampatkan gelembung udara terlebih dahulu sebelum bisa menekan sensor. Akibatnya, pembacaan tekanan menjadi lambat (lagging) atau menyajikan angka yang jauh lebih rendah dari aslinya. Selain itu, kelalaian mencatat pembacaan dasar (zero reading) sebelum alat dimasukkan membuat insinyur kehilangan titik acuan valid untuk menghitung perubahan tekanan di masa depan.

3. Kegagalan Total dalam Pembuatan Zona Filter dan Penyegelan (Grouting)

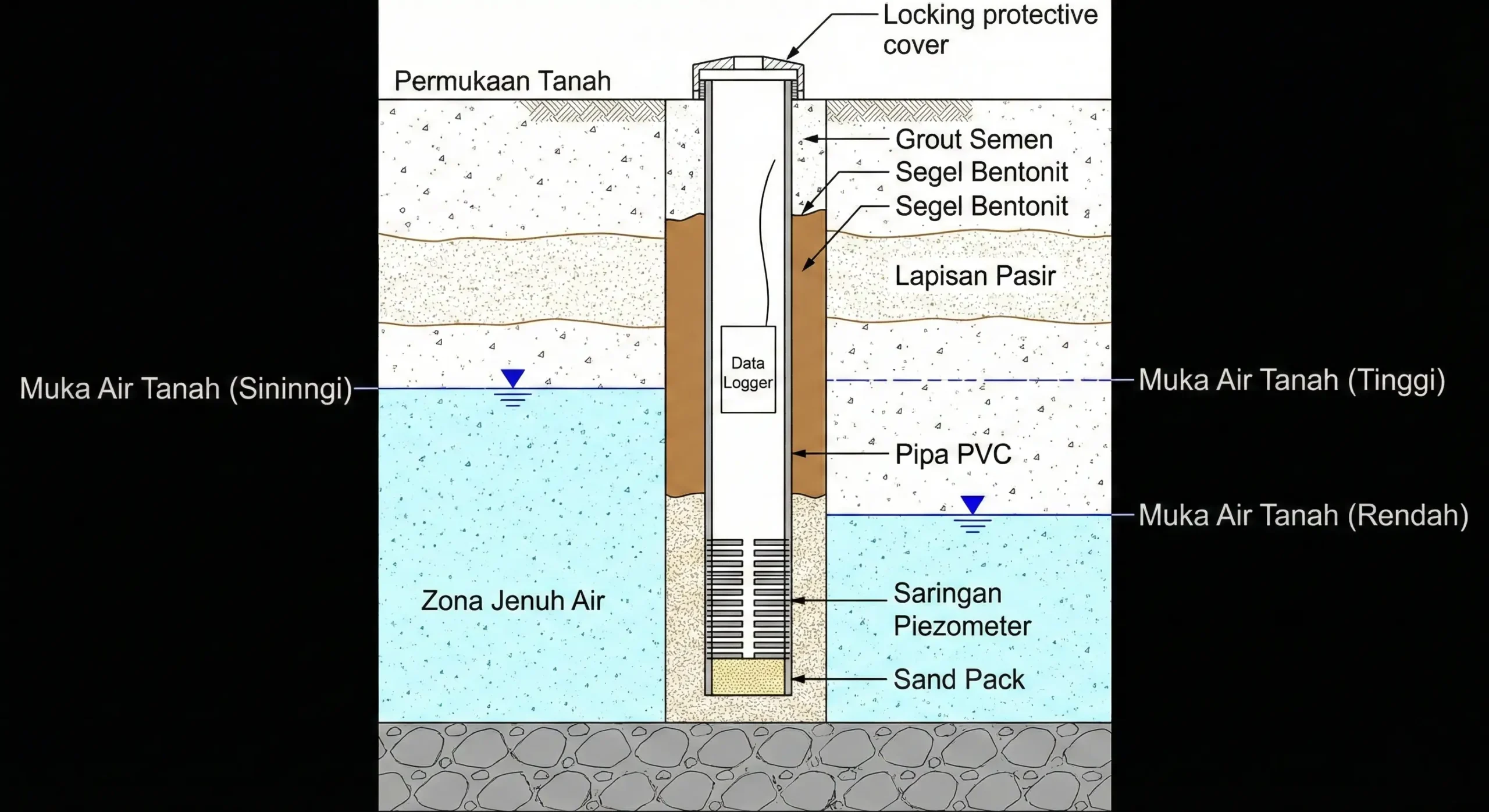

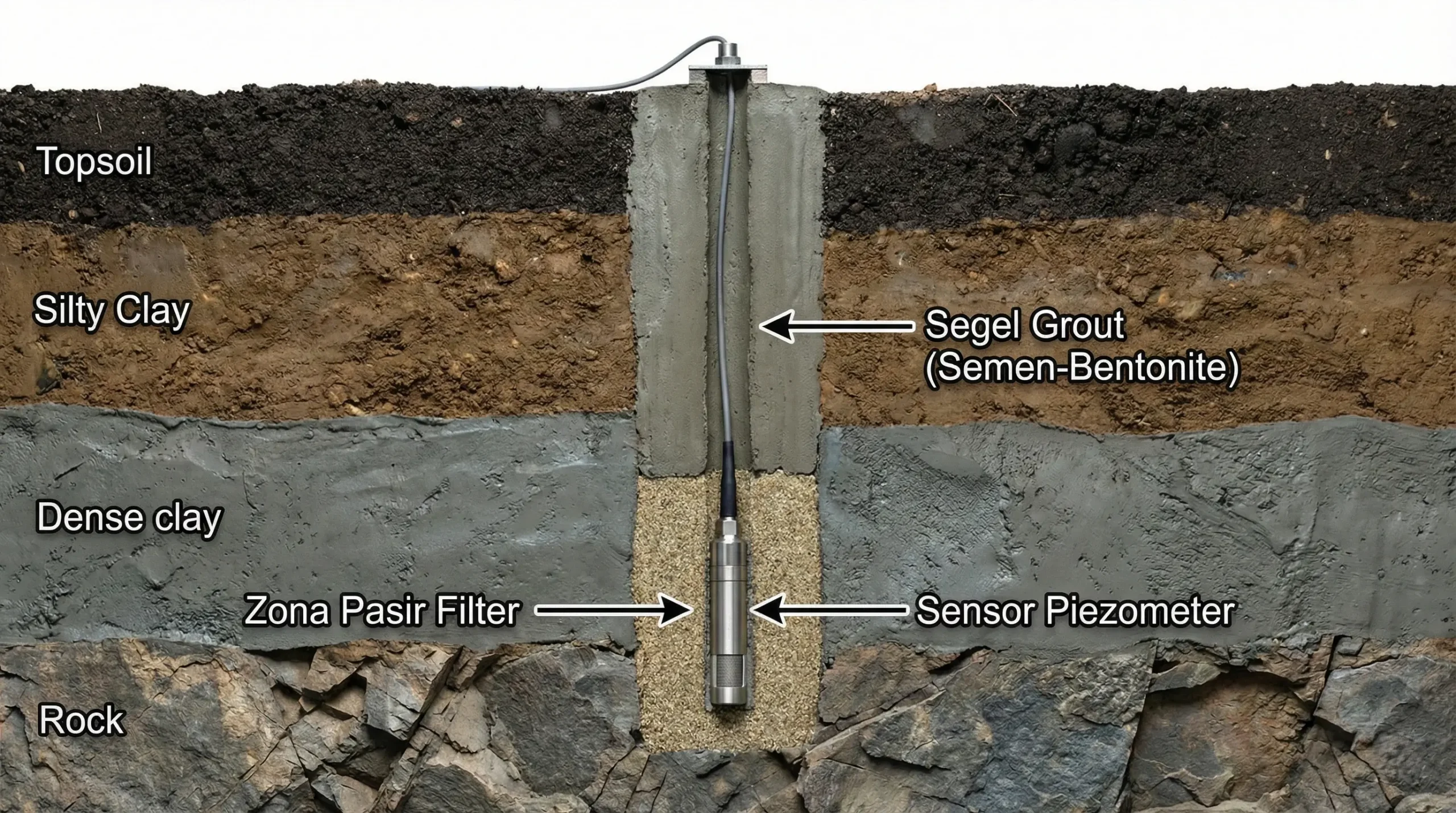

Bagian ini adalah inti mekanika instalasi fisik. Piezometer harus diisolasi pada kedalaman lapisan tanah tertentu. Setelah lubang dibor dan alat diturunkan, ruang di sekitar sensor harus diisi dengan pasir bersih bergradasi khusus sebagai zona saringan (sand filter), memastikan air tanah dapat masuk tanpa menyumbat sensor dengan lumpur. Setelah itu, ruang kosong di atas pasir tersebut harus disegel rapat (grouting) menggunakan campuran semen murni, air, dan bubuk bentonite hingga ke permukaan.

Di sinilah kesalahan masif sering terjadi. Jika kontraktor salah menakar rasio campuran, segel bisa menyusut dan retak. Akibat kebocoran lapisan segel ini sangat merusak. Air hujan dari permukaan atau akuifer dangkal akan menembus turun melalui celah lubang bor dan masuk langsung ke zona sensor. Alih-alih mengukur tekanan air pori di kedalaman 20 meter, piezometer malah mengukur tekanan air hujan yang merembes. Ini membuat seluruh data menjadi tidak berguna untuk desain rekayasa.

4. Manajemen Kabel Semrawut dan Perlindungan Permukaan yang Buruk

Sebuah sensor canggih seharga puluhan juta yang tertanam aman puluhan meter di bawah tanah akan menjadi rongsokan jika tidak dapat mengirimkan data ke permukaan. Piezometer mengirimkan sinyal melalui kabel transmisi data. Lokasi proyek adalah lingkungan yang keras dengan ekskavator dan truk berat yang berlalu lalang. Membiarkan kabel instrumen tergeletak di atas tanah tanpa perlindungan adalah tindakan sabotase. Banyak kegagalan piezometer terjadi karena kabel terputus tergiling kendaraan berat.

Selain manajemen kabel, ujung pipa instalasi di permukaan wajib dilindungi oleh penutup logam berat (cover box) yang dikunci rapat dan dicor beton. Jika tidak, lubang bisa kemasukan tanah galian, dirusak, atau terendam banjir. Jika kabel sudah terputus rata dengan tanah, instrumen tidak bisa diselamatkan karena piezometer yang telah di-grouting permanen tidak mungkin bisa digali kembali.

5. Pengabaian Kondisi Geologis Setempat (Sindrom "Satu Ukuran untuk Semua")

Kesalahan konseptual ini memiliki dampak besar. Terlalu banyak pelaksana yang menggunakan metode instalasi yang sama di setiap lokasi proyek. Padahal, instalasi di rawa bergambut sangat berbeda dengan di bebatuan keras atau tanah lempung. Proses penetrasi mesin bor ke dalam tanah merupakan sebuah gangguan (disturbance).

Fenomena yang disebut smearing sering terjadi. Ketika mata bor menembus tanah liat, rotasinya dapat menghaluskan dan menutup pori-pori alami tanah di dinding lubang. Jika ditambah cairan pengeboran kental, cairan itu menciptakan lapisan kedap air baru. Akibatnya, air tanah tidak bisa menembus masuk ke pasir filter piezometer. Sensor terisolasi secara hidrolik dan "buta" terhadap fluktuasi muka air tanah. Hal inilah yang mendasari mengapa pengawasan (supervisi) dari ahli geoteknik mutlak diperlukan selama pengeboran.
