Flow Meter Sensor adalah alat ukur yang dipakai untuk mengukur laju aliran atau Jumlah sebuah fluida yeng bergerak mengalir dalam sebuah pipa tertutup atau drainase terbuka laksana channel atau sungai atau parit atau gorong-gorong.

Bagaimana sistem kerja flow meter?

Cara kerja flow meter merupakan suatu proses untuk mengukur suatu volume atau jumlah aliran aliran fluida seperti air, gas, atau uap. Flow Meter sendiri mencakup dua perangkat utama, yaitu transmitter (Pemancar) dan transducer (Konverter).

Ultrasonic Flow Meter

Seperti yang telah kita ketahui cara kerja Ultrasonic Flow Meter ini mengukur kecepatan aliran suatu fluida dengan menggunakan ultrasound atau ultrasonic untuk mengakumulasi suatu flow rate dan dengan diketahuinya kecepatan aliran maka dapat di hitung flow rate dengan mengetahui luasan penanmpang suatu jalur aliran.

Pengertian Ultrasonic Flow Meter banyak diketahui sebagai flow meter yang sistem instalasinya dengan menggunakan sistem non contact dimana sensor atau transducer tidak contact langsung dengan fluida. Karena cara instalasinya non contact atau clamp on maka jenis flow meter ini dikenal sebagai flow meter portable.

Prinsip Kerja Ultrasonic Flow Meter

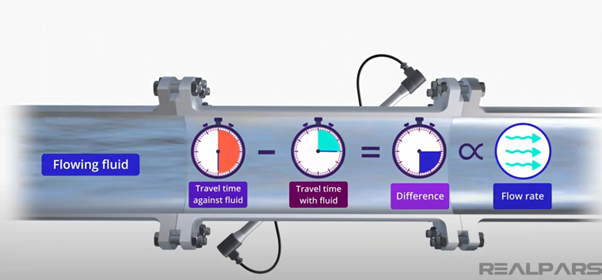

Untuk memahami hal ini lebih jelas, akan lebih baik untuk menyimak contoh proses pada ultrasonic meter tipe transit time difference dengan 2 transducer.

Transducer A mengirim gelombang ultrasonik ke transducer B. Selanjutnya, transducer B akan mengirim gelombang yang serupa ke transducer A. Karena gelombang ultrasonik dari transducer A ke B searah dengan aliran fluida, maka kecepatan rambat gelombangnya akan sedikit lebih tinggi. Di sisi lain, karena gelombang ultrasonik dari B ke A berlawanan arah dengan aliran fluida, maka kecepatan rambat gelombangnya akan sedikit lebih rendah.

Ini sama seperti ketika Anda menyeberangi sebuah sungai. Jika Anda menyeberang searah dengan aliran air, maka gerakan Anda akan lebih cepat daripada jika melawan aliran air. Selanjutnya, prosesor akan menghitung dan memperbandingkan kecepatan masing-masing gelombang ultrasonik untuk menemukan kecepatan volumetrik cairan. Kemudian, hasilnya akan ditampilkan melalui layar display dalam bentuk angka yang sudah informatif.

Kelebihan  Ultrasonic Flow Meter

  • Tidak ada penghalang di lintasan aliran, sehingga tidak ada pressure drop.
  • Tidak ada part bergerak (moving parts), sehingga tidak ada bagian parts yang aus yang menyebabkan maintenance cost rendah.
  • Model multi sensor mempunyai ketelitian lebih tinggi
  • Dapat digunakan untuk mengukur flow fluida yang korosif dan slurry.
  • Tersedia Model portable yang cocok untuk di bawah kemana mana untuk analisa dan diagnosa di lapangan.
  • Untuk model clamp on jika diaplikasikan pada ukuran pipa yang besar diatas 10 inchi akan lebih ekonomis dibandingkan dengan jenis flowmeter lainnya.

Kekurangan Ultrasonic Flow Meter.

  • Biaya pengadaan awal : tinggi
  • Model single path (one-beam) tidak sesuai untuk pengukuran kecepatan aliran (flow velocity) yang bervariasi di atas range Reynolds numbers.
  • Untuk pengukuran pada ukuran kecil harganya sangat tinggi.

Cara Memilih Flow Meter Ultrasonic

Setelah memahami kelebihan dan kekurangan flow meter ini, apakah Anda masih ragu memutuskan untuk memilih tipe ini atau tipe yang lain?

Jika ya, Anda bisa mempertimbangkan hal-hal berikut.

  • Apakah penampang pipa yang akan Anda ukur besar?

Semakin besar ukuran penampang pipa, semakin besar biaya untuk bahan pipa dan liner-nya. Namun, untuk ultrasonic meter jenis clamp on, secara ekonomis justru lebih murah karena hanya perlu menyesuaikan ukuran clamp.

Karena itu, jika ukuran penampang pipa yang Anda targetkan besar, sangat baik untuk menggunakan alat pengukur aliran jenis ini.

  • Apakah ke depannya akan ada keperluan untuk memindah flow meter?

Jika ya, maka memilih flow meter jenis ini adalah pilihan terbaik. Karena strukturnya yang tidak inline, memindahkannya jauh lebih mudah bahkan tanpa perlu mematikan aliran sementara.

  • Apakah jenis cairannya slurry (konsistensi seperti bubur) dan tidak mengandung bahan konduktif tinggi?

Jika ya, ini juga menjadi salah satu alasan penting kenapa Anda sebaiknya memilih flow meter ultrasonik.

Konsistensi yang slurry membuat flow meter dengan mekanik seperti turbine meter menjadi tidak ideal. Sedangkan konduktivitas cairan yang rendah membuat pilihan Mag meter juga tidak tepat.
