Inclinometer merupakan alat konstruksi yang memiliki fungsi untuk melakukan penganalisaan pada kemiringan yang terjadi pada tanah. misalnya pada tanah yang memiliki potensi besar terjadinya longsor atau pada tanah yang terletak pada dinding terowongan, bendungan dan lainnya.
Secara global, inclinometer atau alat pengukur kemiringan merupakan sebuah alat yang digunakan untuk melakukan pengkuran lateral deformation. karena itu jugalah alat ini juga sering digunakan pada pengukuran kecepatan dan pengukuran besar pergerakan pada tanah. setelah pengukuran selesai, hasil dari pengkuran tersebut dapat digunakan sebagai informasi pada lokasi atau pada titik yang mengalami kritis yang diakibatkan oleh pergerakan tanah, kemudian hasil dari pengukuran akan dimunculkan pada layar monitor.
Cara memasang Inclinometer
- Persiapan yang harus dilakukan sebagai berikut :
- Pengecekan kondisi unit bor mesin putar dan perlengkapannya.
- Pengecekan kondisi dan jumlah peralatan inklinometer yang akan dipasang.
- Kelengkapan gambar rencana pemasangan.
- Penyediaan formulir isian.
- Kalibrasi :
- Pasang pipa kalibrasi pada tembok atau kayu dengan kuat, sehingga pipa kalibrasi dalam posisi vertikal.
- Keluarkan torpedo dari tempatnya dan sambungkan melalui kabel ke alat baca.
- Masukkan torpedo ke dalam pipa kalibrasi, roda torpedo ditempatkan pada arah alur yang diukur.
- Gerakkan pipa kalibrasi yang berisi torpedo ke arah kiri pada sudut maksimum 30o.
- Lakukan pembacaan pada setiap interval sudut 5o atau 10o (tergantung dari interval
- sudut yang ada pada alat kalibrasi) dengan cara menggerakkan pipa kalibrasi ke kiri dan kanan sampai pipa kalibrasi berada pada posisi sudut maksimum 30o bagian kanan alat kalibrasi.
- Keluarkan torpedo dari pipa kalibrasi dan putar torpedo 180o.
- Masukkan torpedo ke dalam pipa kalibrasi dan tempatkan pipa kalibrasi pada sudut maksimum 30o di bagian kiri alat kalibrasi.
- Ulangi langkah 5) sampai dengan 7).
- Keluarkan torpedo, lepaskan kabel dan simpan ke dalam tempatnya.
- Hitung hasil pembacaan dan bandingkan dengan sinus sudut sebenarnya, apabila
- hasilnya lebih besar dari yang ditetapkan (0,0005 m), nilai selisihnya merupakan faktor koreksi terhadap hasil pembacaan.

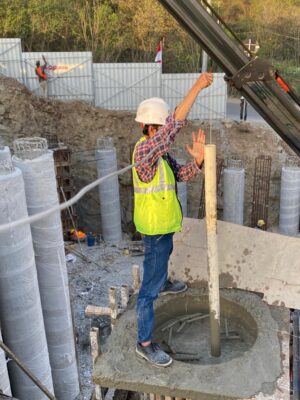

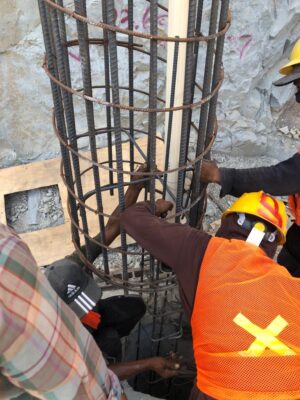

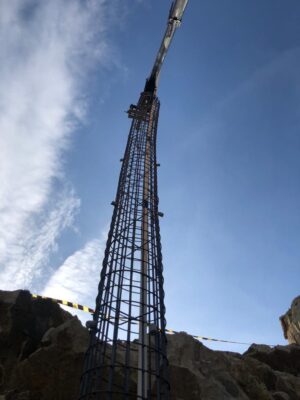

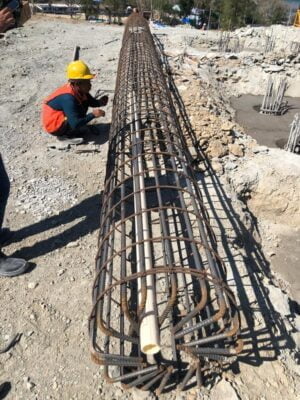

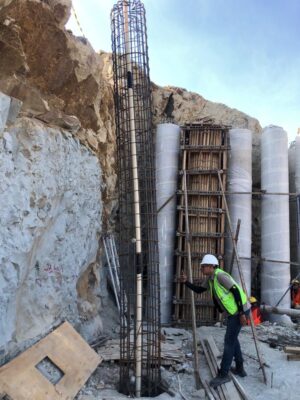

- Pemasangan Inclinometer
Sebelum melakukan pemasangan pipa Inclinometer pada lubang bor dan urugan tanah harus dilakukan kegiatan persiapan sebagai berikut :
- Buat lubang dengan bantuan mesin bor putar, diameter lubang disesuaikan dengan diameter pipa inklinometer yang akan dipasang.
- Posisi mesin bor dan putaran mata bor harus dibuat sedemikian rupa sehingga dinding lubang bor lurus dan rata.
- Pasang pipa pelindung sampai pada kedalaman yang diperkirakan dinding lubang bor mengalami keruntuhan.
- Perkirakan kedalaman lubang bor, sehingga bagian bawah pipa inklinometer betul-betul terjepit pada lapisan yang stabil.
- Pastikan bagian bawah lubang telah memenuhi kemiringan yang direncanakan (pemasangan miring) atau vertikal (pemasangan vertikal).
- Tutup bagian bawah pipa inklinometer dengan alat penutup yang telah disediakan supaya bagian bawah pipa tidak terisi butiran tanah/batuan.
