Kalibrasi hammer test merupakan proses penting agar kita bisa menggunakan alat uji palu dengan akurat dan konsisten saat menguji ketangguhan struktur. Para ahli mengandalkan alat uji palu (atau Schmidt hammer) ini untuk mengukur kekerasan dan elastisitas bahan. Caranya cukup sederhana, alat ini memberikan tumbukan pada material lalu mengukur respons pantulannya.

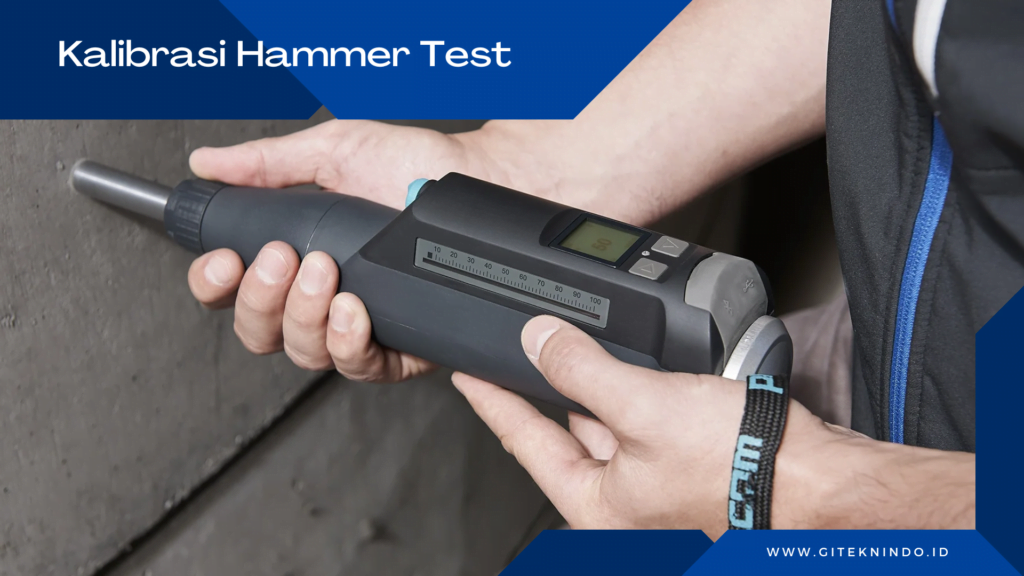

Ilustrasi pengujian ketangguhan struktur menggunakan alat hammer test.

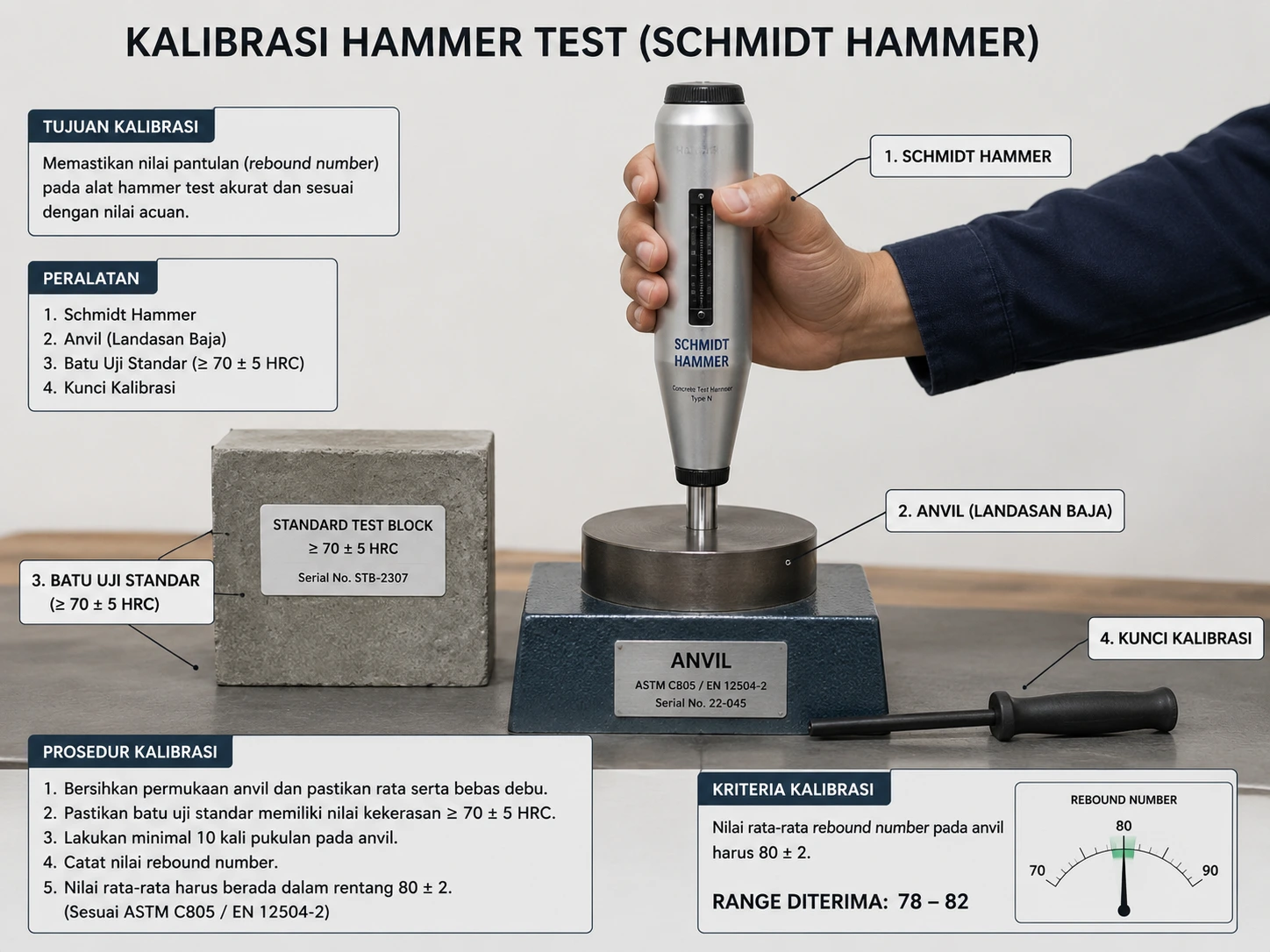

Selama proses kalibrasi, teknisi mengukur dan menyesuaikan alat agar hasilnya sesuai dengan standar pabrik. Langkah ini sangat krusial di industri konstruksi dan manufaktur untuk memastikan kevalidan data, sehingga kontraktor bisa menjamin keamanan dan kualitas struktur. Secara umum, teknisi melakukan beberapa langkah berikut:
- Pengukuran Massa Palu: Menentukan massa palu seakurat mungkin karena faktor ini sangat penting untuk menghasilkan tumbukan yang konstan.
- Pengukuran Kecepatan Tumbukan: Mengukur seberapa cepat tumbukan palu saat teknisi melepaskannya.
- Pengukuran Energi Tumbukan: Menghitung besaran energi yang palu transfer ke material saat pengujian berlangsung.
- Pengukuran Respons Struktur: Memastikan alat mampu membaca pantulan material dengan benar.
- Penyesuaian Alat: Jika teknisi menemukan deviasi atau perbedaan hasil ukur, mereka akan menyetel ulang alat tersebut agar kembali presisi.
Kalibrasi Hammer Test Digital

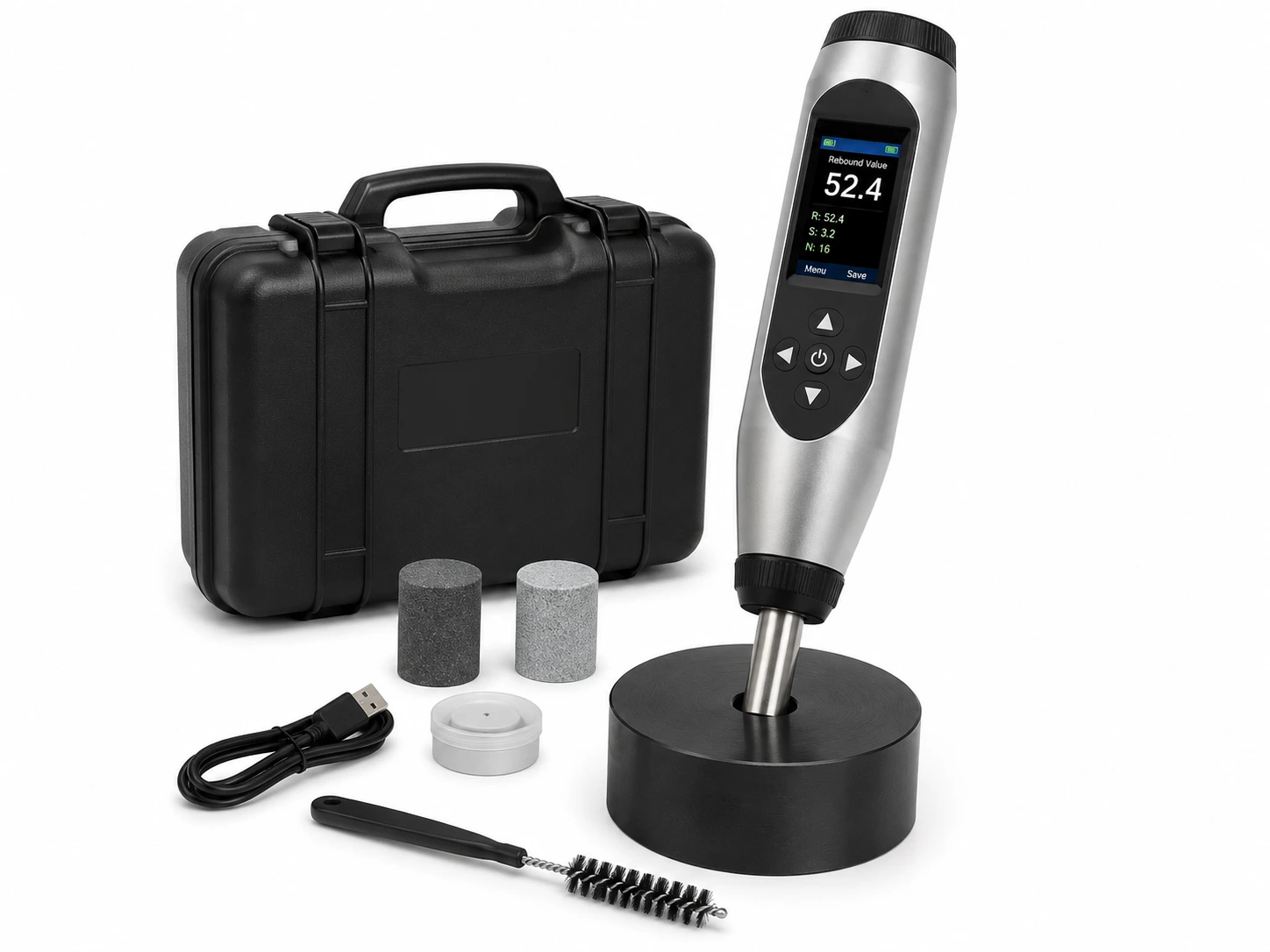

Perangkat hammer test digital modern.
Banyak profesional memilih alat uji palu digital untuk pekerjaan yang butuh pengukuran parameter dinamis secara langsung (real-time) dan integrasi data otomatis. Kalibrasi hammer test digital sendiri berarti proses mengukur dan menyetel ulang komponen elektronik di dalam alat agar hasil pengujiannya selalu konsisten.
Untuk alat digital, teknisi biasanya menempuh langkah-langkah ini:
- Pengukuran dan Verifikasi Massa: Mengukur massa palu secara presisi sebagai penentu utama energi tumbukan.
- Kalibrasi Sensor Kecepatan: Menyetel sensor digital agar bisa membaca kecepatan tumbukan tanpa meleset.
- Kalibrasi Pembacaan Energi: Memeriksa mikrokontroler perangkat agar bisa mengkalkulasi energi secara tepat.
- Verifikasi Output Data: Memastikan nilai rebound yang layar tampilkan sudah sesuai dengan landasan uji standar (test anvil).
- Penyesuaian Perangkat Lunak/Keras: Melakukan reset sistem jika sensor digital mulai membaca data secara keliru.
Umumnya, laboratorium bersertifikat yang memiliki teknisi ahli di bidang elektronika presisi akan mengambil alih pekerjaan ini.
Kalibrasi Hammer Test Manual

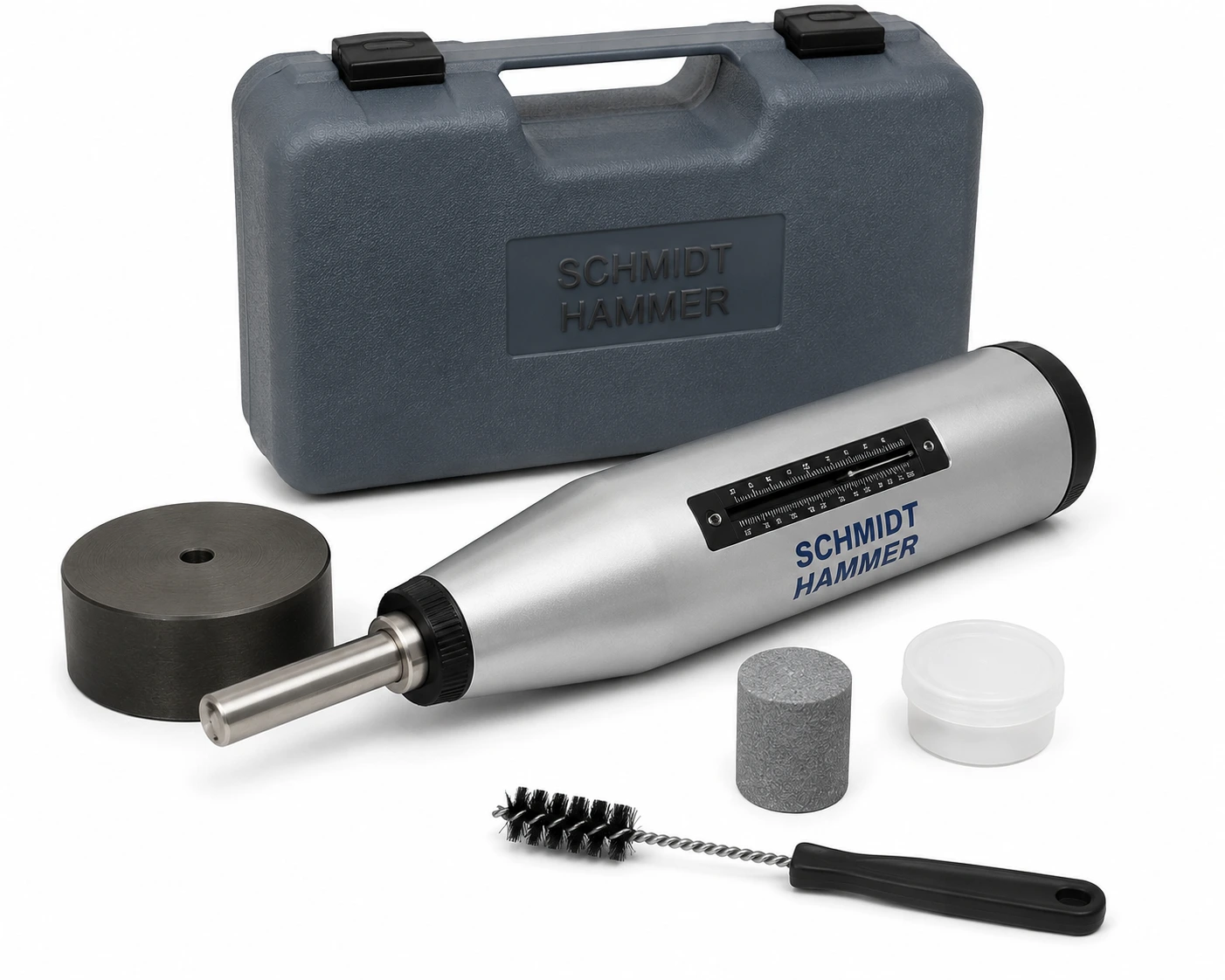

Peralatan hammer test manual konvensional.
Beda halnya dengan versi digital, kalibrasi hammer test manual murni berfokus pada komponen mekanis tanpa campur tangan sensor perangkat lunak. Alat manual hanya mengandalkan pegas dan skala fisik untuk menunjukkan angka pantulan.
Berikut langkah yang biasa teknisi ambil untuk alat manual:
- Pengecekan Komponen Mekanis: Memeriksa kondisi fisik pegas, massa palu, dan plunger. Teknisi wajib memastikan tegangan pegas masih awet sesuai standar pabrik.
- Pengukuran Kecepatan & Energi: Menggunakan alat ukur eksternal saat teknisi menguji alat pada calibration anvil.
- Kalibrasi Skala Pembacaan: Memastikan jarum penunjuk bergerak mulus dan berhenti pada angka yang tepat.
- Penyesuaian Pegas dan Gesekan: Menyetel ketegangan pegas atau membersihkan kotoran yang bisa menghambat energi tumbukan.
Anda perlu ingat bahwa komponen mekanis pada alat manual sangat rentan aus seiring pemakaian, sehingga Anda harus menjadwalkan kalibrasi secara rutin.
Portofolio Lihat Berbagai Proyek Pengujian dan Kalibrasi yang Telah Kami TanganiPerbedaan Utama: Kalibrasi Digital vs Manual
Perbedaan mendasar antara kedua kalibrasi ini ada pada metode ukur, jenis teknologi, dan cara teknisi mencatat datanya. Tabel berikut merangkum perbandingannya:
| Aspek Penilaian | Hammer Test Digital | Hammer Test Manual |
|---|---|---|
| Teknologi Utama | Menggunakan sensor elektronik canggih, mikrokontroler, dan memori digital. | Sepenuhnya mengandalkan sistem mekanis, dorongan pegas, dan jarum analog. |
| Tingkat Akurasi | Sangat tinggi, karena sensor otomatis memangkas risiko kesalahan baca (paralaks). | Cukup akurat, tapi rentan terhadap salah baca operator dan keausan fisik. |
| Pengolahan Data | Layar langsung menampilkan hasil, menghitung rata-rata, dan siap pengguna ekspor ke PC. | Operator harus mencatat angka secara manual dan menghitung rata-ratanya sendiri. |
| Konsistensi (Reproducibility) | Sangat konsisten antar pengujian berkat komputasi otomatis. | Berpotensi memunculkan angka yang bervariasi jika beda orang yang menggunakannya. |
| Biaya & Perawatan | Investasi awal lebih mahal, tapi sangat menghemat waktu kerja jangka panjang. | Harga beli lebih murah, tapi memakan waktu lebih lama saat teknisi mengambil data di lapangan. |
Sebagai panduan regulasi, para insinyur internasional biasanya mengacu pada Standar ASTM C805 saat mempraktikkan metode palu pantul ini.
Frequently Asked Questions (FAQ)
Seberapa sering saya harus mengkalibrasi alat hammer test?
Kami menyarankan Anda melakukan kalibrasi minimal setahun sekali, atau setelah alat Anda beroperasi hingga 1.000 - 2.000 kali tumbukan. Anda juga wajib menyetel ulangnya jika alat sempat terjatuh.
Bolehkah saya melakukan kalibrasi sendiri tanpa alat bantu?
Kami sangat tidak menyarankannya. Untuk mendapat hasil valid, Anda wajib memakai Calibration Anvil bersertifikat yang memiliki tingkat kekerasan baja khusus, serta lingkungan kerja yang stabil.
Bagaimana cara mengetahui alat saya butuh kalibrasi ulang?
Cobalah uji alat Anda pada Calibration Anvil. Jika angka pantulannya melenceng jauh dari standar pabrik, berarti sudah saatnya Anda membawa alat tersebut ke laboratorium untuk servis atau kalibrasi ulang.
Kesimpulan
Keputusan memakai alat uji digital atau manual kembali lagi pada kebutuhan proyek Anda, target akurasi, ketersediaan dana, serta seberapa banyak data yang harus tim Anda catat. Keduanya punya nilai plus dan minus, namun sama-sama mewajibkan jadwal kalibrasi rutin agar hasil bacanya tetap bisa diandalkan.
Selalu rawat instrumen ukur Anda agar proyek berjalan lancar. Anda bisa mengunjungi Beranda Giteknindo untuk mengobrol dengan tim kami dan menemukan solusi perawatan alat uji terbaik standar industri.
